STZ-WDP1 屋外用 スチールらせん階段

画像拡大

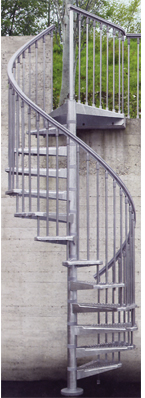

屋外用 スチールらせん階段キット
STZ-WDP1



STZ-WDP1はST-WDP1の屋外用のスチールとPVC製樹脂の階段キットです。

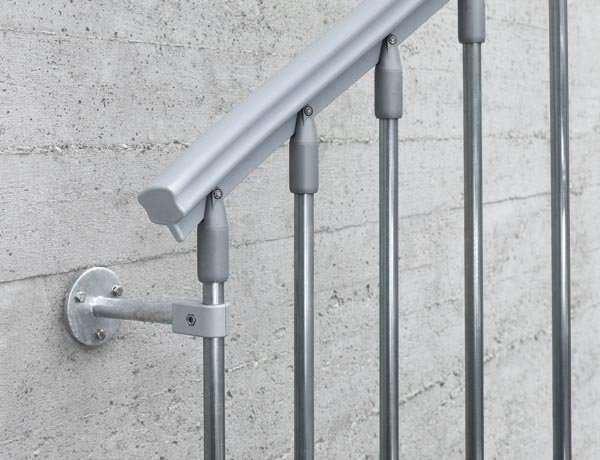

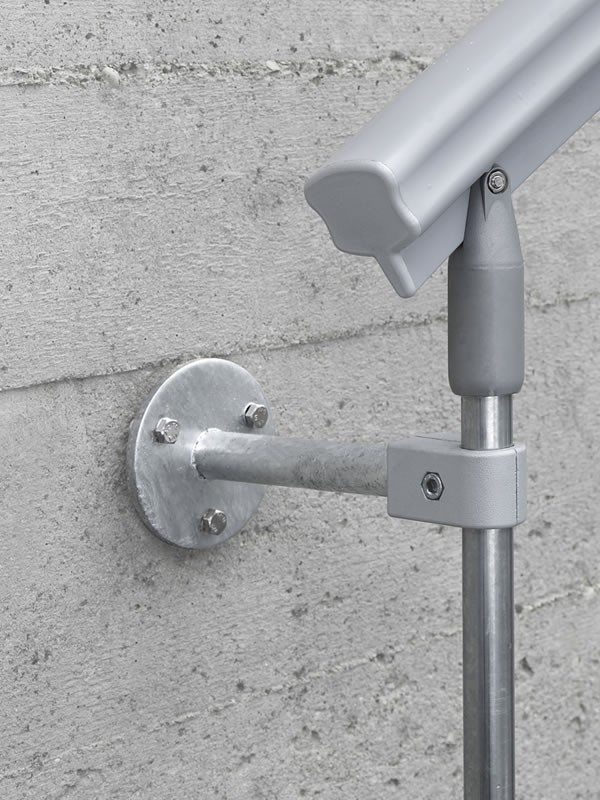

スチール部分は全て防食処理として亜鉛メッキ熱加工を施し耐候性がございます。手摺とフィッティング部はPVC樹脂製、ボルトやナットはステンレス製です。



施工も容易でスピーディー、後付も可能です。取付DVD(*英語バージョン)+日本語説明書付きで分かりやすいです。



規格サイズ

120φ、140φ、160φと3サイズのご用意があります。


高さバリエーション
オプション部材を追加することにより3760mmまでの高さまで対応します。(標準キットの高さは2730から3050mm)



各部写真

踊り場はスクエア・オープニング、ノーオープニングどちらにも設置可能です。

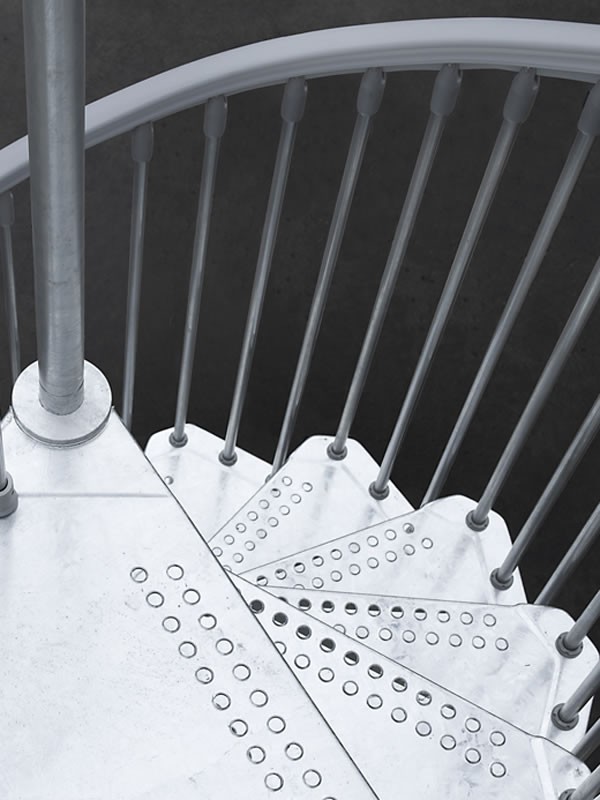

踏み板は滑り止めと水はけを考慮したパンチング加工を施しています。

追加パーツの欄干もご用意しています。

美しさと安全面を兼ね備えたらせん階段









様々な開口タイプに設置可能

ノー・オープニング

スクエア・オープニング

開口部は直径サイズよりも少なくとも5cm大きくとることをおすすめします。

【例】 らせん階段サイズ φ1200mm=開口部φ1250mm



特長



■細部まで考えたらせん階段■





時計回り、反時計回りと設置方向も組立ながら決定できます。

サイズバリエーションはφ1200mm、φ1400mm、φ1600mm

■細部まで考えた螺旋階段■

ステップ(踏み板)は亜鉛メッキ加工施したシルバーグレーです。ステップには雨が溜まらないよう雨抜き穴加工しています。基本セット(13段)は高さ2730~3050mmまで対応。踏み板・支柱・手摺を加減することによって2100~3760mmまで対応可能です。

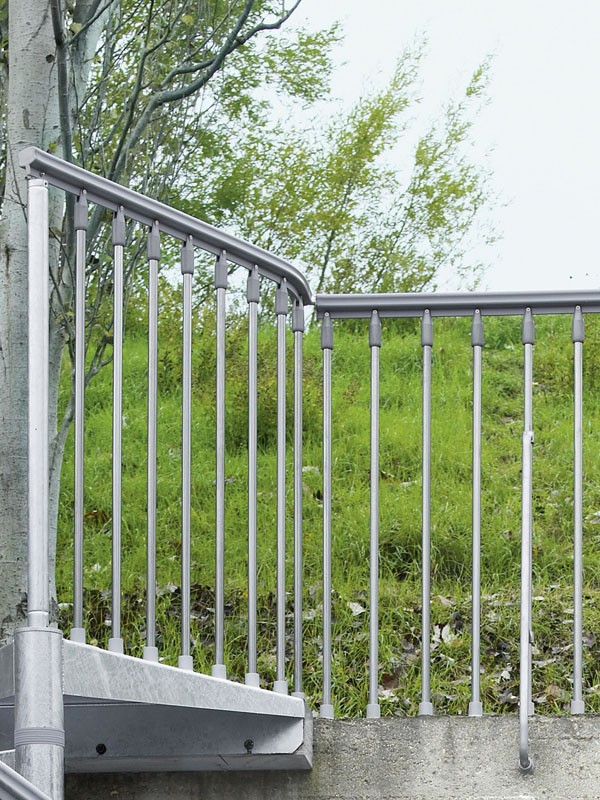

■上階設置の欄干手すり■



屋外における影響に強い亜鉛メッキ加工です。(雨・風・日差し・サビ等)


注意事項 ご確認下さい







基本キット


■亜鉛メッキスチールらせん階段 屋外用  STIZ-WDP1

■基本キット STZ-WDP1



段数(踊場含む) 13段



ステップ(踏み板)数 12枚



踊り場 1枚



ポール(支柱)&手摺セット

階高 2730から3050mm

(段数を10~12段設定の場合の高さは2100mm~2820mm)


蹴上げ 210から235mm調
整可能





平面直径120・140・160㎝



価格(消費税・送料別)

φ1200 : 420,000 円

φ1400 : 470,000 円

φ1600 : 510,000 円

ステップ(踏み板)

  材質:亜鉛メッキ加工スチール







手摺・取付部品

  材質、色: PVC グレー色





支柱

   材質:亜鉛メッキ加工スチール





取付金具(ナット・ボルト): ステンレス

製品図面・パーツリスト

STZ-WDP1
   ・製品図面

   ・施工資料




梱包資料

(例:KLO-WDP1 Φ1630/約240kg)

ミニ階段

取付方法
STZ-WDP1の取付方法を動画でご覧いただけます。






オプション

追加ステップセット

追加ステップを足して、最高3760mmの高さになります。



価格(消費税別)

踏み板、 ポール、スペーサー/セット

1200φ

1段: 37,000円

2段:102,000円

3段:125,000円

1400φ

1段: 42,000円
2段:112,000円
3段:140,000円

1600φ

1段: 46,000円
2段:120,000円
3段:152,000円



支柱(センターポール)

ステップを増減する場合に必要です。



長さ:820mm

価格(消費税別)

 14,000円









拭き抜け部欄干手摺セット

階段色に合わせてお選び下さい。

カーブしてお使いになれます。

・アルミ芯入りPVC製

幅1200mm

 ポール(子柱)10本、手摺、金具付き

価格(消費税別)  68,000円





 ライザーバー

落下防止

価格 45,000円/セット



※上記階段は別デザインです






回転方向、上がり位置 踊り場参考図



サイズ

  有効幅 開口寸法 角度α

角度β

重量 M3 ステップ重量
1200φ ≒480 1250角 28.6° 60° 145kg 113x95x58cm 10kg/段
1400φ ≒590 1450角 26° 190kg
1600φ ≒660 1650角 26.4° 230kg

*有効幅は支柱縁から小柱までの距離です。

*開口寸法は最低限必要な直径・角寸法です。

*角度αは一段毎の角度です。

*角度βは踊り場の角度です。

*重量は梱包重量です。



製品図面・パーツリスト STZ-WDP1 製品図面・パーツリスト ダウンロード    -準備中-






高さ調節とオプション追加アイテム早見表

階段   追加部品 回転(°)

高さ 段数   踏板 支柱

φ1200

φ1400
φ1600

2100~2350 (13-3)=10 +



287°

264°

268°

2310~2580 (13-2)=11 +

316°

290°

294°

2520~2820 (13-1)=12   基本キット範囲内

345°

316°

320°

2730~3050 基本セット 13   基本キット範囲内

373°

342°

347°

2940~3290 (13+1)=14 +

402°

368°

373°

3150~3520 (13+2)=15 +

430°

394°

400°

3360~3760 (13+3)=16 +

459°

420°

426°



基本セットに含まれる支柱(125cm)を差し替える必要があります

*回転は踊り場中心線からの角度です。計算:30°+αx(段数-1)

*蹴上げ調整 210~235mm(5mm単位)








ご注意

消費税と送料は別途かかります。



配達先について
 現場入れはお受けできません。荷卸し重機がある倉庫入れ、或いは運送会社の最寄の営業所でお引取りとなります。



 送料

 ・関東・中部・近畿・中国・四国・九州 15,000円(税別)

 ・東北 25,000円(税別)

 ・北海道・沖縄 別途お見積り



イタリア標準品です。



有効寸法75cmを確保したらせん階段は、こちらでご紹介しています。

  ⇒木製+スチールらせん階段 RI-WDP1φ1780

  ※適合についての詳細は建築主事または指定確認審査機関に建築基準法等へ御確認下さい 。



床面はボルト固定で固定します。(ボルトサイズ8x100)

 ボルトをしっかり固定できる環境にて設置下さい。木造の場合はボルト固定位置に根太・梁等で補強をお願いします。



スチール部分は亜鉛メッキ加工していますが、細かい部分ではメッキ加工が十分でない箇所があったり、組立時にメッキ表面が傷ついている場合がありますので、組立後亜鉛液でリタッチして下さい。長くお使いいただくためには、点検と、ダメージ部分のリタッチを定期的に施してください。



亜鉛メッキの一般的な特長として当初は亜鉛の光沢色がですが、風雨に晒されると酸化皮膜ができて白くなります。



防食の為、1年~1.5年おきにプライマーで塗装して下さい。施工直後に塗装するとさらに効果的です。



耐候性は設置環境によって異なります。環境条件が良好であれば長い防食効果が期待できる一方、重工業地帯や海浜地区などでは、寿命はその他の環境に比べて短いです。


在庫は随時お問合せ下さい。
在庫がある場合の納期はお支払い確認後、約1週間程度です。
お届け日指定について:
大型商品のため運送会社の都合上お届け指定での出荷は現在お請けできません。

  出荷後運送会社とお客様が直接連絡を取って受け取り日を調整いただいております。



欠品の場合、イタリアより個別取り寄せ可能です。

  その場合の納期は時期によって異なりますのでお問い合わせ下さい。

  また個別お取り寄せの場合は、別途輸入諸経費を頂戴しております(10万円前後程度)。



お届けは納品場所近く車上引き渡し、又は運送会社支店引き取りでお願いしております。
日時指定をご指定いただけない場合がございます。

 確実な時間指定やチャーター手配については別途料金を申し受けます。

 上記一覧に関わらず、離島や一部地域については実費を申し受けます。



 手下ろしの場合(150㎏未満の荷物に限る)には、数名の荷受け人様にて御待機ください。
150㎏以上の荷物は、リフトなどの重機が必要となります。
重機のご用意がない場合には、運送会社営業所引き取りとさせていただきます。

 納期はお問い合わせください。(時期や地域により異なります。)



 発送後送り状番号をお知らせ致しますので納期に余裕を持って運送会社(福山通運)と

 受取日程の調整をお客様でお願いします。


商品の価格・仕様・色等は、予告無く変更・販売中止となる場合がございます。
