KA-WDP1 省スペースミニ階段キット

画像拡大

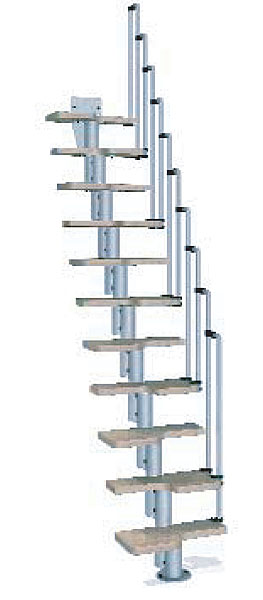

省スペースミニ階段
KA-WDP1
 在庫有り


昇降機能を損なうことなく最小スペースを実現した特別な形です。優れたコストパフォーマンスで、ロフト用階段やセカンド階段としてお勧めです。



丈夫でなおかつスタイリッシュなスチール製サポートに人間工学的に計算された最小限のステップ(段板)を合わせて組み立てる、機能面と省スペース用の融和に成功したオープン階段のキット。

施工も容易でスピーディー、後付も可能です。取付DVD(*英語バージョン)+日本語説明書付きで分かりやすいです。


豊かなオプション

吹き抜け用手すりも3種類ご用意しておりますので階段と連続して拭き抜け部分もお使いいただけます。

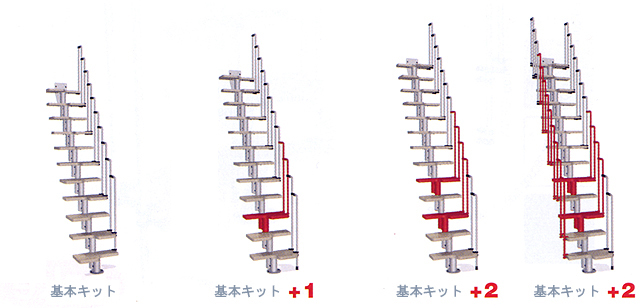

高さバリエーション
オプション部材を追加することにより3290mmまでの高さまで対応します。(標準キットの高さは2280から2820mm)









信頼の安全性

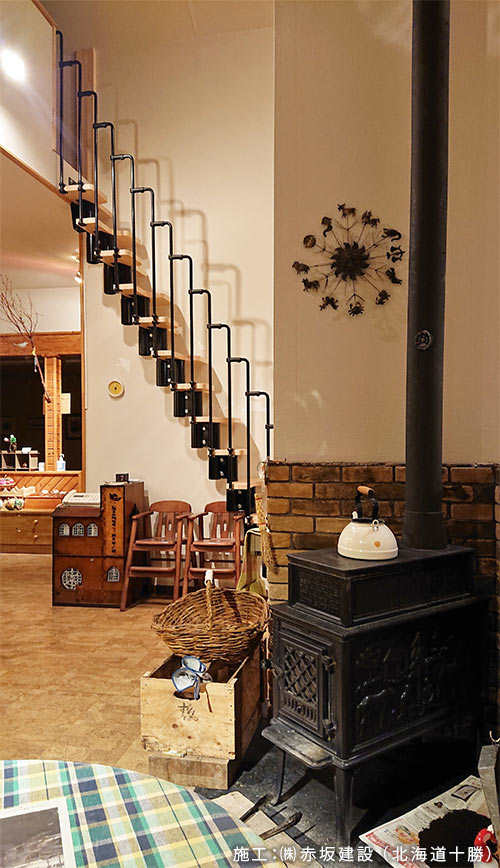

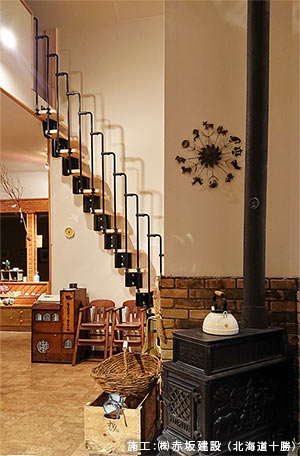

小屋裏収納用階段は荷物の上げ下ろしも不安定です。オープンキット階段KA-WDP1は、安心の手摺付きで踏み板部分は互い違いにステップを並べたスタガード配置です。



スタイリッシュな外見だけでなく機能面と省スペース用形状に優れています。



手摺は標準は片面ですが、オプションで両面につける事も可能。



またサポート柱は回転式なので、スパイラル状にカーブして配置する事も可能です。

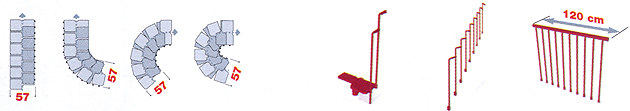

配置バリエーションイメージ 方向・角度は自由自在です。

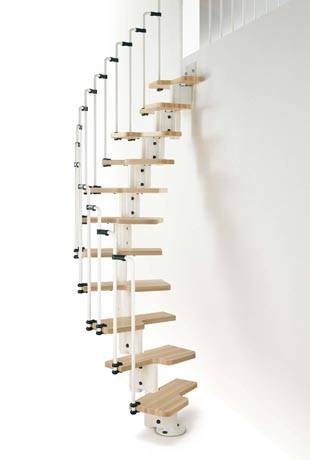

ホワイト(スチール部)/ライト(木部)


ブラック(スチール部)/ライト(木部)

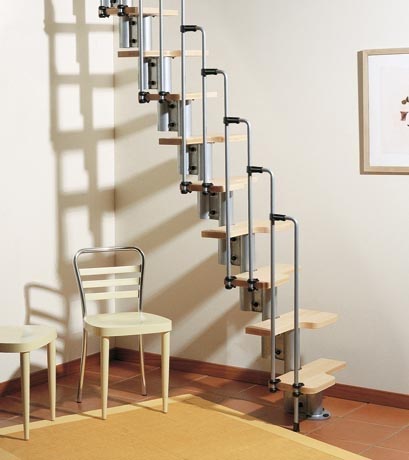

グレー(スチール部)/ライト(木部)

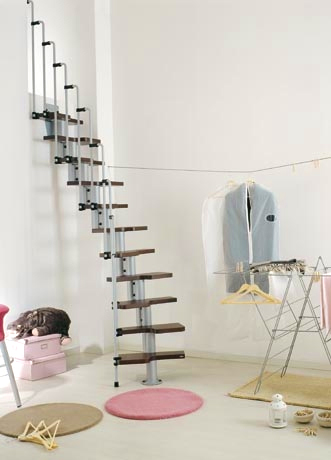

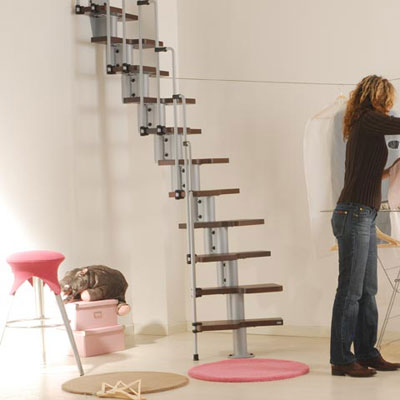

グレー(スチール部)/ダーク(木部)













■回転自由■

サポート支柱回転可能、蹴上げ高さ調整可能なので時計回り、反時計回りと設置方向や角度も組立ながら決定できます。

■細部まで考えたミニ階段■



標準キットは片側手摺込み。壁面から離れて設置する場合もう一方にも手摺を取付することも可能。ステップ踏み板幅は54cm、両側に手摺をつけても+3cm+3cmで幅60cmとコンパクトで省スペース。

奥行きは深い部分が240mm、浅い部分がD140mmです。

■上階設置の欄干手すり■



オプションで拭き抜け部欄干手摺セットもご用意しています。開口部やなどにも同デザイン・同色でご用意しています。ポリウレタン製とPVC製の手摺はフレキシブルでカーブ状にお使いいただけます。ポール(子柱)10本、手摺、金具付き。







基本キット


■省スペースミニ階段  KA-WDP1

■基本キット KA-WDP1



段数(踊場含む) 12段



ステップ(踏み板)数 11枚



ポール手摺 片面

階高 2280から2820mm

(段数を11段設定の場合の高さは2090mm~2585mm)


蹴上げ

190から235mm調整可能



最小平面積 600x1550mm



重量 約120kg(梱包込)



梱包形状: 木箱(サイズ W1130 x D650 x H440mm)


価格(消費税・送料別)

 290,000円

ステップ(踏み板)材質:ビーチ集成材クリア塗装

  ステップカラー:ライト/ダーク



ライト

ダーク







サポート支柱&ポール手摺材質:スチール

  サポート支柱&ポール手摺カラー:



ブラック



ホワイト

グレー

(マットグレー)

※取付金具と手摺グリップ色は全てブラックです。



その他(ブラケットなど一部):PVC



実際の現場高さとのチェック早見表はこちら

製品図面・パーツリスト

KA-WDP1 製品図面・パーツリスト ダウンロード






取付方法
KA-WDP1の取付方法を動画でご覧いただけます。





オプション

追加ステップセット

追加ステップを足して、最高3290mmの高さになります。



 踏み板1枚

 ポール(子柱)2本

 サポート支柱1個









価格(消費税別)

  34,000円









ライザー

落下防止

価格(消費税別)

45,000円

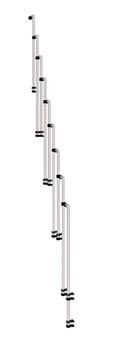

両側用手摺

壁面から離れて設置する場合、両側に手摺を設置可能です。

片面は既に基本キットに含まれています。



 ポール(子柱)9本





価格(消費税別)

68,000円





拭き抜け部欄干手摺セット

3種類ご用意しています。階段色に合わせてお選び下さい。



・ポリウレタン製(ブラック色)

・PVC製(ライト色 / ダーク色)

・木製(ライト色 / ダーク色)



幅+1200mm

ポリウレタン製とPVC製はカーブしてお使いになれますが、木製は直線使いのみとなります。



 ポール10本

 手摺

 金具



価格(消費税別)

68,000円

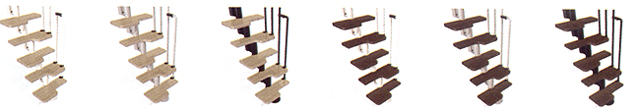

カラーバリエーション


ホワイト/ライト    グレー/ライト   ブラック/ライト   ホワイト/ダーク    グレー/ダーク   ブラック/ダーク





設置バリエーション寸法/開口寸法

開口寸法

階段平面寸法は左から60x155cm、94x145cm、140x90cm、155x94cm





高さ調節とオプション追加アイテム早見表


階段   追加部品
高さ 踏板数 段数(上階フロア含む)   追加踏板 両側手摺 平面積
(直線)

重量

1900~2350 (11-2)=9 (12-2)=10 + 基本キット範囲内 1 600x1290 -18kg
2090~2585

(11-1)=10

(12-1)=11 + 1 600x1420 -9kg
2280~2820 基本セット 11 基本セット 12 + 1 600x1550 約120kg
2470~3050 (11+1)=12 (12+1)=13 + 1 1 600x1680 +9kg
2660~3290 (11+2)=13 (12+2)=14 + 2 1 600x1710 +18kg



※高さ:蹴上げは190~235mmで調整可能
※平面積:踏板一段追加ごとに、長手130mm増加です。





 ・階段幅

 片側手摺の場合: 踏板54cm+手摺幅3cm=57cm程度

 両側手摺の場合: 57cm+3cm=60cm程度



 ・踏板寸法: 幅54cm 奥行24cm/14cm 厚み3cm

 ・手摺: 幅3cn 子柱径φ2cm

 ※壁沿いに取り付ける場合、約2cm開きを取ってください。



ご注意

消費税と送料は別途かかります。



配達先について
 現場入れはお受けできません。荷卸し重機がある倉庫入れ、或いは運送会社の最寄の営業所でお引取りとなります。



 送料   10,000円(税別) 但し、北海道・沖縄は別途お見積り

  ※チャーター便ではないの時間指定はお受けいたしかねます。



イタリア標準品です。国内のF☆☆☆☆認定は取得しておりません。



床面はボルト固定で固定します。(ボルトサイズ8x100)

 ボルトをしっかり固定できる環境にて設置下さい。(補強面積300x300以上)

 木造の場合は荷重に耐えられる様ボルト固定位置に根太・梁に繋げる等補強をお願いします。


3フロアを1本の連続した階段でつなぐことはできません。 ずらして2本配置して頂く必要があります。



施工: 2人x1~2日間≒2~4人工


色やサイズによっては常時在庫していないものもありますので、在庫は随時お問合せ下さい。
在庫がある場合の納期はお支払い確認後、約1週間程度です。

  お届け日指定について:
大型商品のため運送会社の都合上お届け指定での出荷は現在お請けできません。

  出荷後運送会社とお客様が直接連絡を取って受け取り日を調整いただいております。



欠品の場合、イタリアより個別取り寄せ可能です。

  その場合の納期は時期によって異なりますのでお問い合わせ下さい。

  また個別お取り寄せの場合は、別途輸入諸経費を頂戴しております(10万円前後程度)。



お届けは納品場所近く車上引き渡し、又は運送会社支店引き取りでお願いしております。
日時指定をご指定いただけない場合がございます。

 確実な時間指定やチャーター手配については別途料金を申し受けます。

 上記一覧に関わらず、離島や一部地域については実費を申し受けます。



 手下ろしの場合(150㎏未満の荷物に限る)には、数名の荷受け人様にて御待機ください。
150㎏以上の荷物は、リフトなどの重機が必要となります。
重機のご用意がない場合には、運送会社営業所引き取りとさせていただきます。

 納期はお問い合わせください。(時期や地域により異なります。)



 発送後送り状番号をお知らせ致しますので納期に余裕を持って運送会社(福山通運)と

 受取日程の調整をお客様でお願いします。


商品の価格・仕様・色等は、予告無く変更・販売中止となる場合がございます。












ご注文・お見積もり

●オンラインでご注文・見積もり依頼ください。



  イタリア製らせん階段キット/ミニ階段キットオンラインご注文・見積もりフォームへ





















更に余裕のある以下オープン階段もおススメです。

オープン階段
オープン階段

■品番 KOMP-WDP1 オープン階段キット

オープン直階段

オープン廻り階段・オープン折り返し階段

 等あらゆるパターンに対応(以下参照)


W740 直階段 : 750,000円

W890 直階段 : 920,000円



W740 廻り/折り返し階段 : 810,000円

W890 廻り/折り返し階段 : 980,000円



ステップはKA-WDP1より余裕がある奥行きD290mm。奥行きは有効のスペースで180~220mm調節可能です。



※イタリアからの輸入諸経費別途10万円程度かかります。



※詳細お問い合わせ下さい

■品番 KOMO-WDP1 オープン階段キット

オープン直階段、

オープン廻り階段・オープン折り返し階段

 等あらゆるパターンに対応(以下参照)


W740 直階段 : 840,000円

W890 直階段 : 990,000円



W740 廻り/折り返し階段 : 930,000円

W890 廻り/折り返し階段 : 1,10,000円



ステップはKY-WDP1より余裕がある奥行きD290mm。奥行きは有効のスペースで180~220mm調節可能です。



※イタリアからの輸入諸経費別途10万円程度かかります。



※詳細お問い合わせ下さい
