RI-WDP1 木製+スチールらせん階段  建築基準法適合サイズΦ1780もラインアップ

画像拡大

ホワイト(スチール部)/ライト(木部)

木製+スチールらせん階段 RI-WDP1


ビーチとスチールポールの優しい階段 メイン階段でも使えるφ1780もラインアップ



木目の美しいビーチの踏み板とスチールの柱のスタイリッシュな螺旋階段。

リビングの拭き抜け部やセカンド階段として、建築基準法適合サイズのφ1780はメイン階段にもお使いいただけます。

オプションで拭き抜け上部の手摺セットも同デザインで設置可能です。縦の広がりをもたせるイタリア製螺旋階段。



丈夫でなおかつスタイリッシュなスチール製支柱にビーチ材の12枚のステップと1枚の踊り場+手摺がセットのイタリア製組立式らせん階段キットです。



施工も容易でスピーディー、後付も可能です。取付DVD(*英語バージョン)+日本語説明書付きで分かりやすいです。



ビーチのステップはライト色とダーク色の2色。メタル部分は2色(ホワイト・クローム)からお選びいただけます。(※φ1780のメタル部分はホワイト色のみ)



規格サイズ

在庫サイズ

 φ1180 φ1380 φ1580



海外取寄せサイズ

 φ1280 φ1480 φ1780


高さバリエーション
オプション部材を追加することにより3800mmまでの高さまで対応します。(標準キットの高さは2710から3090mm)






バリエーション・詳細写真

ホワイト(スチール部)/ライト(木部)



ホワイト(スチール部)/ダーク(木部)

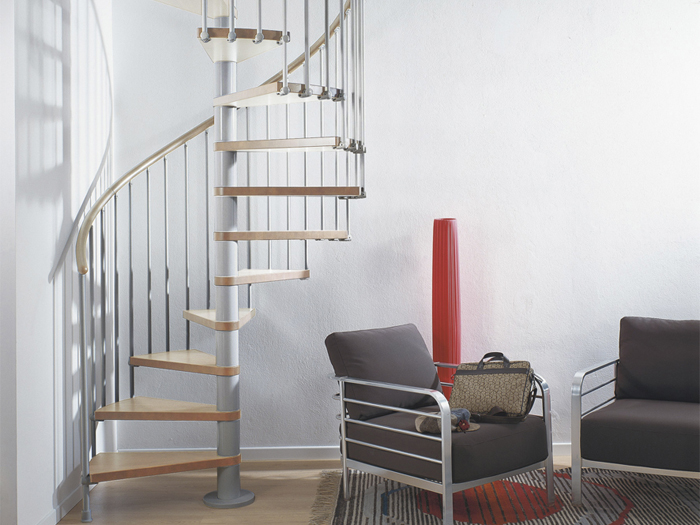

クローム(スチール部)/ライト(木部)

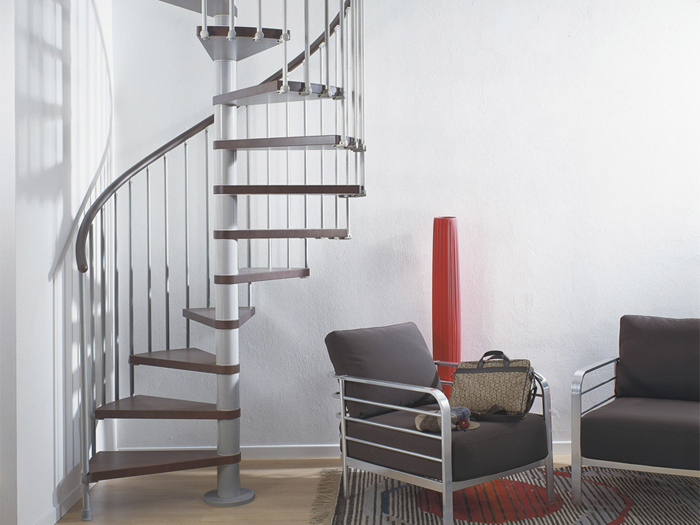

クローム(スチール部)/ダーク(木部)

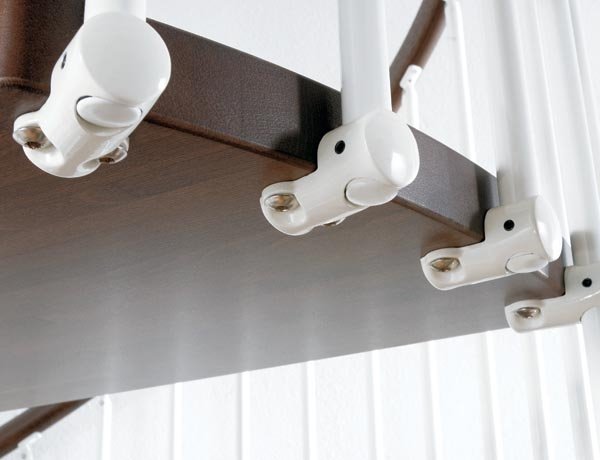

取付金具はスチール色と同色で統一感があります

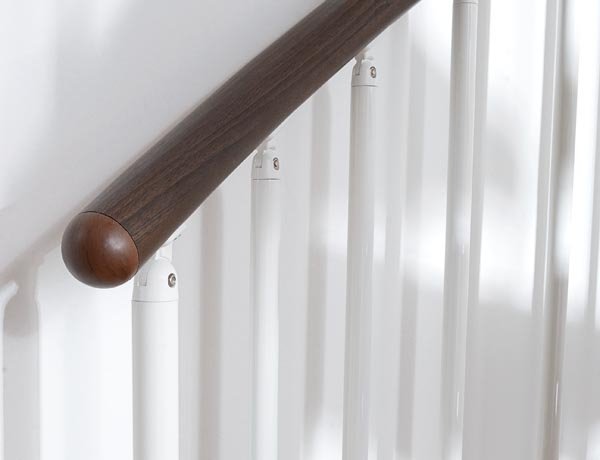

手摺は木目柄のPVC製













様々な開口タイプに設置可能

拭き抜け部

ラウンド・オープニング
(現場カット)

スクエア・オープニング

手摺の使いやすさの為に、開口部は直径サイズよりも少なくとも5cm大きくとることをおすすめします。

【例】 らせん階段サイズ φ1200mm=開口部φ1250mm



特長



■細部まで考えたらせん階段■





時計回り、反時計回りと設置方向も組立ながら決定できます。

サイズバリエーション

在庫サイズ

 φ1180 φ1380 φ1580

海外取寄せサイズ

 φ1280 φ1480 φ1780

■細部まで考えた螺旋階段■

ステップ(踏み板)は木製ビーチ集成材、ダーク色とライト色の2色からお選びいただけます。基本セット(13段)は高さ2710~3090mmまで対応。踏み板・支柱・手摺を加減することによって2080~3800mmまで対応可能です。

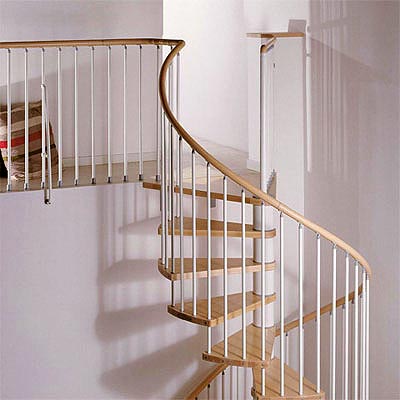

■上階設置の欄干手すり■



オプションで拭き抜け部欄干手摺セットもご用意しています。開口部やなどにも同デザイン・同色でご用意しています。手摺はフレキシブルでカーブ状にお使いいただけます。手摺120cm、子柱10本、取付金具/セット

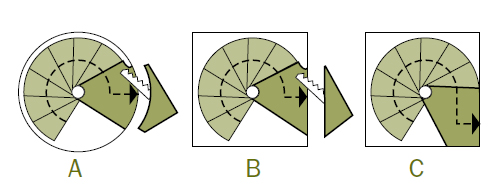

■踊り場形状■

3通りの踊り場形状

(※φ1780サイズを除く)







基本キット

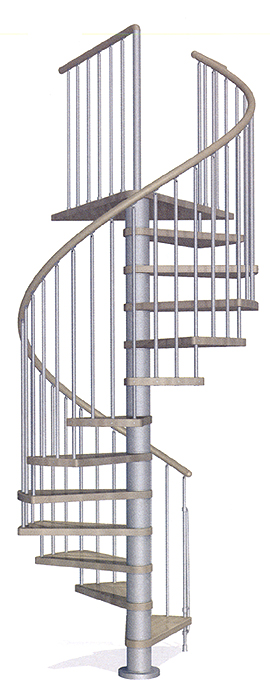

■木製+スチールらせん階段  RI-WDP1

■基本キット RI-WDP1



段数(踊場含む) 13段



ステップ(踏み板)数 12枚



踊り場 1枚



ポール(支柱)&手摺セット

階高 2710から3090mm

(段数を10~12段設定の場合の高さは2080mm~2850mm)

 (※φ1780は基本キット階高2700から3000mm。段数11~16段で、2290~3690mmまで対応)


蹴上げ 210から235mm調
整可能





価格(消費税・送料別)

  φ1180 : 870,000円(税別)

φ1280 : 890,000円(税別)

  φ1380 : 900,000円(税別)

φ1480 : 950,000円(税別)

  φ1580 :1,060,000円(税別)

  φ1780 :1.060,000円(税別)

φ1780は建築基準法適合サイズです。 (φ1780サイズのカラーはホワイト/ライトのみ)



●印海外取寄せ品
別途輸入諸経費を頂戴しております。

納期は約1ヵ月~2か月程度。

ステップ(踏み板) 材質:ビーチ集成材

 ステップ カラー:ライト/ダーク

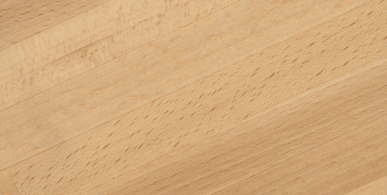

ライト

ダーク







手摺 材質: アルミ芯入りPVC 木目調仕上げ

手摺 カラー: 踏み板と同色 ライト/ダーク







支柱 材質:スチール

カラー:



ホワイト

クローム



取付金具色:

 支柱色と同色

製品図面・パーツリスト

RI-WDP1 製品図面・パーツリスト ダウンロード




梱包資料

(例:KLO-WDP1 Φ1630/約240kg)

ミニ階段

取付方法
RI-WDP1の取付方法を動画でご覧いただけます。



オプション

追加ステップセット

追加ステップを足して、最高3770mmの高さになります。

踏み板、 ポール、スペーサー/セット

価格(税別)

1180φ 1280φ

1段:63,000円

1段:65,000円
2段:232,000円   2段:236,000円
3段:259,000円   3段:265,000円
1380φ 1480φ
1段: 66,000円   1段: 68,000円
2段:238,000円   2段:242,000円
3段:268,000円   3段:274,000円
1580φ 1780φ
1段: 77,000円   1段: 107,000円
2段:260,000円   2段:320,000円
3段:301,000円   3段:391,000円







支柱(センターポール)

ステップを増減する場合に必要です。



長さ:820mm

価格(消費税別)

 36,000円



 追加手摺

ステップを2段以上追加する場合に必要です。



長さ;1200mm

価格(消費税別)

 34,000円



拭き抜け部欄干手摺セット

階段色に合わせてお選び下さい。

カーブしてお使いになれます。



・アルミ芯入りPVC製



幅+1200mm

 ポール(子柱)10本、手摺、金具付き

価格(税別)

93,000円







 ライザーバー

落下防止



セット価格(税別)

77,000円



*こちらのイタリア製商品はF☆☆☆☆は取得しておりません。




カラーバリエーション

ホワイト/ダーク クローム/ダーク ホワイト/ライト クローム/ライト











サイズ

  有効幅 開口寸法 角度α

角度β

重量 M3 ステップ重量
1180φ ≒490 1230 32.6° 60° 195kg 113x95x58cm 10kg/段
1280φ ≒540 1330 32.2°
1380φ ≒590 1430 29.6°
1480φ ≒630 1530 29.42° 200kg
1580φ ≒720 1630 27.4° 230kg
1780φ ≒760 1830 24° 90° 300kg

*有効幅は支柱縁から小柱までの距離です。

*開口寸法は必要最低寸法です。角寸法、直径のどちらかとなります。

*角度αは一段毎の角度です。

*角度βは踊り場の角度です。

*重量は梱包重量です。

*(参考)追加ステップ:20kg/段、追加センターポール:5kg、追加手摺:2kg



製品図面・パーツリスト RI-WDP1 製品図面・パーツリスト ダウンロード






建築基準法適合サイズ 1780φ


直径:1780(手摺外径) / 1700(ステップ外径)

開口:1830角程度(+5cm)

踊り場角度:90°

重量:300kg(13段)

有効幅:760mm

踏み面:160mm(センターポールから30cm位置)

※建築基準法の適合性は建築主事や審査機関により異なりますので、事前にご確認下さい。

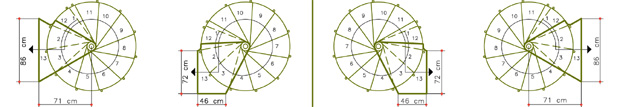

回転方向と踊り場形状


 回転方向と踊り場形状 参考図 ダウンロード





高さ調節とオプション追加アイテム早見表



階段   追加部品 回転(°)
高さ 段数   踏板 支柱

手摺

φ1200

φ1400
φ1600

2080~2380 (13-3)=10 +





287°

264°

268°

2290~2610 (13-2)=11 +

316°

290°

294°

2500~2850 (13-1)=12   基本キット範囲内

345°

316°

320°

2710~3090

基本セット 13   基本キット範囲内

373°

342°

347°

2910~3320 (13+1)=14 +

402°

368°

373°

3120~3560 (13+2)=15 +

430°

394°

400°

3330~3800 (13+3)=16 +

459°

420°

426°



基本セットに含まれる支柱(125cm)を差し替える必要があります

*回転は踊り場中心線からの角度です。計算:30°+αx(段数-1)

*蹴上げ調整 210~235mm(5mm単位)









*178サイズの高さ寸法は下記となります。

階段   追加部品
高さ 段数   踏板 支柱

手摺

2290~2540 (13-2)=11 +
2500~2700 (13-1)=12   基本キット範囲内

2700~3000

基本セット 13   基本キット範囲内
2910~3230 (13+1)=14 +
3120~3460 (13+2)=15 +
3330~3690 (13+3)=16 +





ご注意

消費税と送料は別途かかります。



配達先について
 現場入れはお受けできません。荷卸し重機がある倉庫入れ、或いは運送会社の最寄の営業所でお引取りとなります。



 送料

 ・関東・中部・近畿・中国・四国・九州 15,000円(税別)

 ・東北 25,000円(税別)

 ・北海道・沖縄 別途お見積り



イタリア標準品です。国内のF☆☆☆☆認定番号は取得しておりません。



床面はボルト固定で固定します。(ボルトサイズ8x100)

 ボルトをしっかり固定できる環境にて設置下さい。木造の場合はボルト固定位置に根太・梁等で補強をお願いします。


3フロアを1本の連続した階段でつなぐことはできません。 ずらして2本配置して頂く必要があります。



色やサイズによっては常時在庫していないものもありますので、在庫は随時お問合せ下さい。
在庫がある場合の納期はお支払い確認後、約1週間程度です。
お届け日指定について:
大型商品のため運送会社の都合上お届け指定での出荷は現在お請けできません。

  出荷後運送会社とお客様が直接連絡を取って受け取り日を調整いただいております。



欠品の場合、イタリアより個別取り寄せ可能です。

  その場合の納期は時期によって異なりますのでお問い合わせ下さい。

  また個別お取り寄せの場合は、別途輸入諸経費を頂戴しております(随時確認)。



お届けは納品場所近く車上引き渡し、又は運送会社支店引き取りでお願いしております。
日時指定をご指定いただけない場合がございます。

 確実な時間指定やチャーター手配については別途料金を申し受けます。

 上記一覧に関わらず、離島や一部地域については実費を申し受けます。



 手下ろしの場合(150㎏未満の荷物に限る)には、数名の荷受け人様にて御待機ください。
150㎏以上の荷物は、リフトなどの重機が必要となります。
重機のご用意がない場合には、運送会社営業所引き取りとさせていただきます。

 納期はお問い合わせください。(時期や地域により異なります。)



 発送後送り状番号をお知らせ致しますので納期に余裕を持って運送会社(福山通運)と

 受取日程の調整をお客様でお願いします。


商品の価格・仕様・色等は、予告無く変更・販売中止となる場合がございます。
