＜特別セール＞室内用スチールらせん階段キットの販売　イタリア製

ST-WDP1　スチールらせん階段

通常国内在庫品

らせん階段キット

クローム色

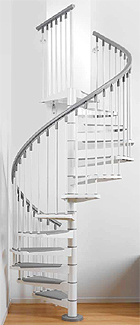

スチールらせん階段
ST-WDP1　

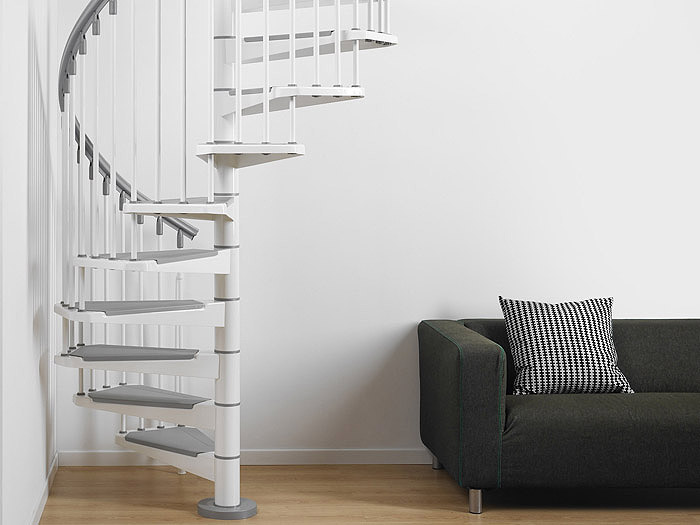

リビングの拭き抜け部やセカンド階段としてお勧めです。オプションで拭き抜け上部の手摺セットも同デザインで設置可能です。縦の広がりをもたせるイタリア製螺旋階段。

ステップ部分は滑り止め処理されたポリウレタン製で安心安全。施工も容易でスピーディー、後付も可能です。取付DVD(*英語バージョン）+日本語説明書付きで分かりやすいです。

規格サイズ

120φ、140φ、１60φと3サイズのご用意があります。

高さバリエーション
オプション部材を追加することにより3760mmまでの高さまで対応します。（標準キットの高さは2730から3050mm）

詳細写真

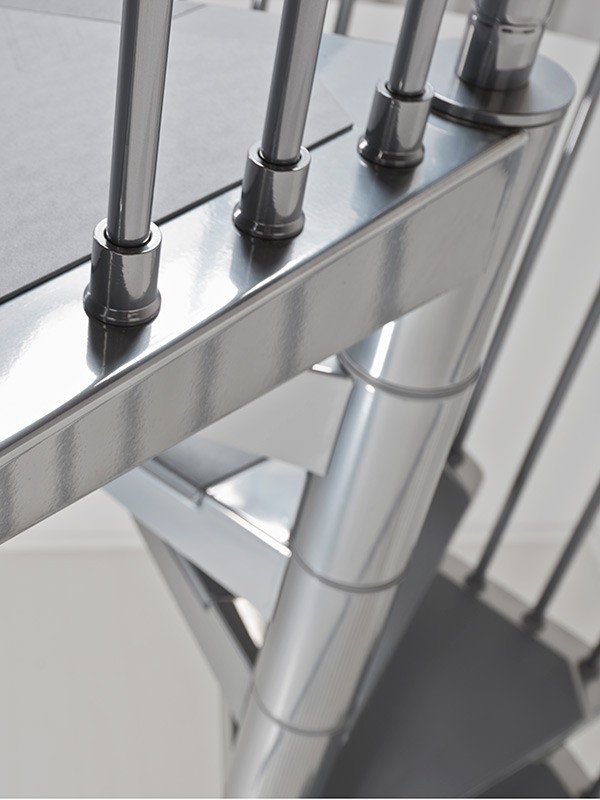

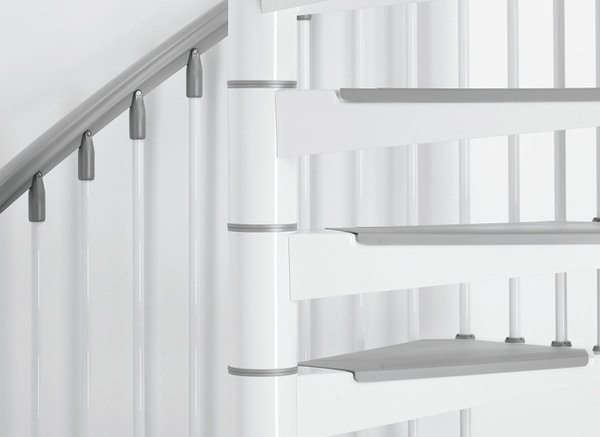

（左）ホワイト　（右）クローム

　

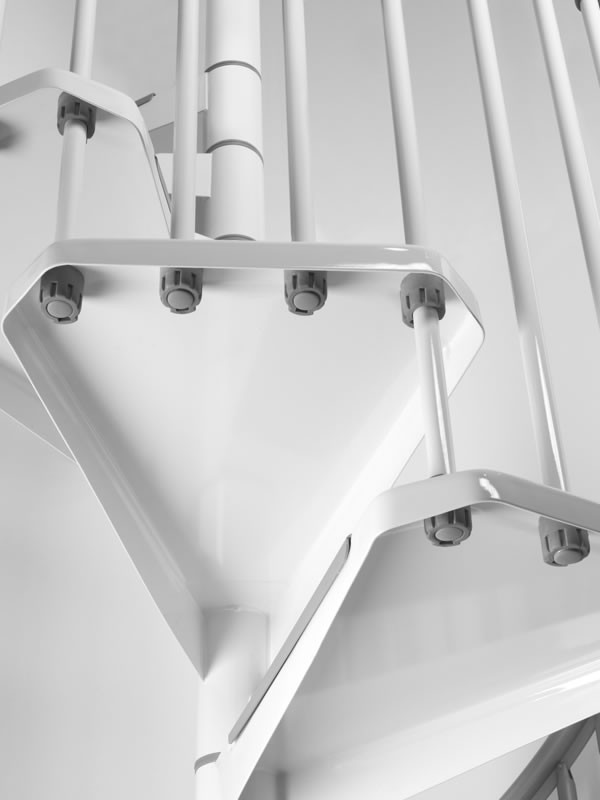

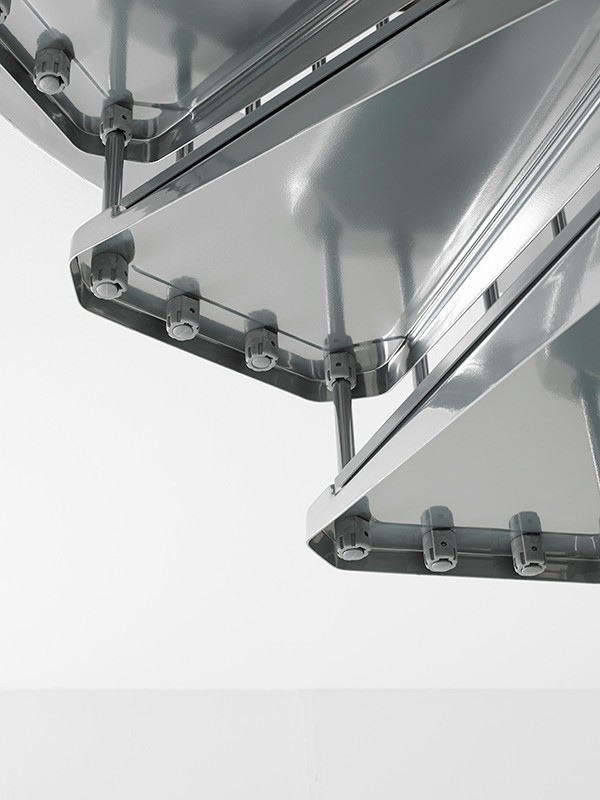

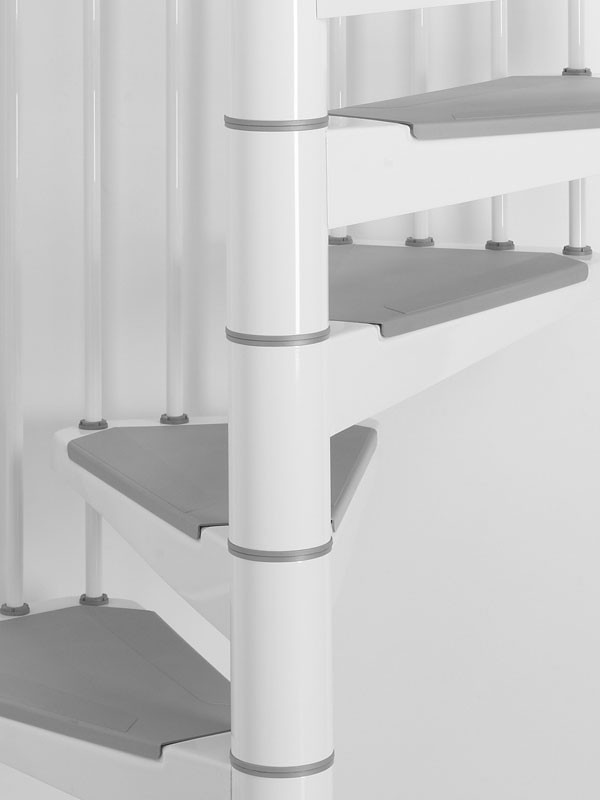

ステップ裏面　ポールをしっかり留めます。

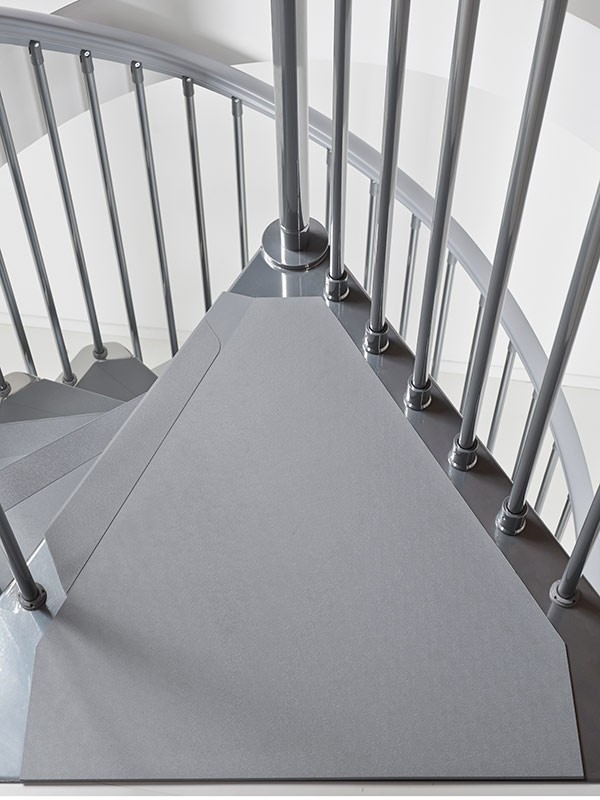

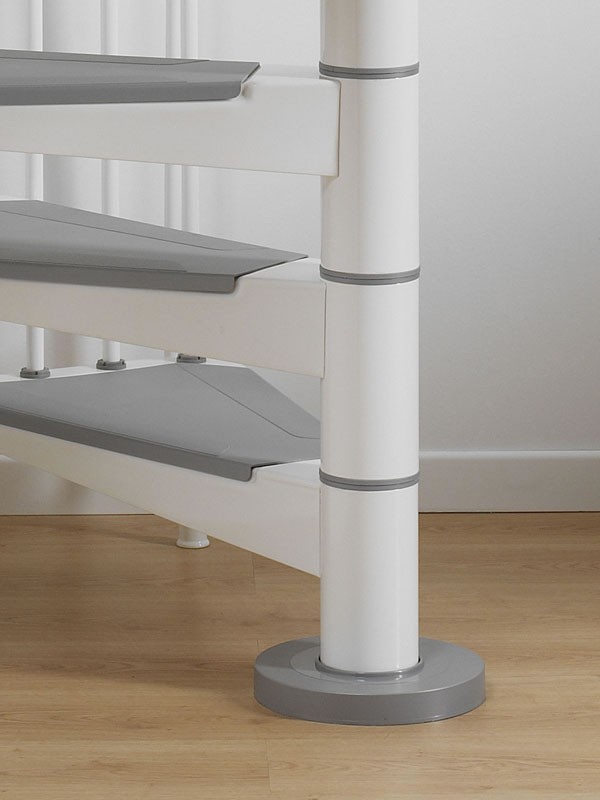

踊り場（左）とベースカバー（右）

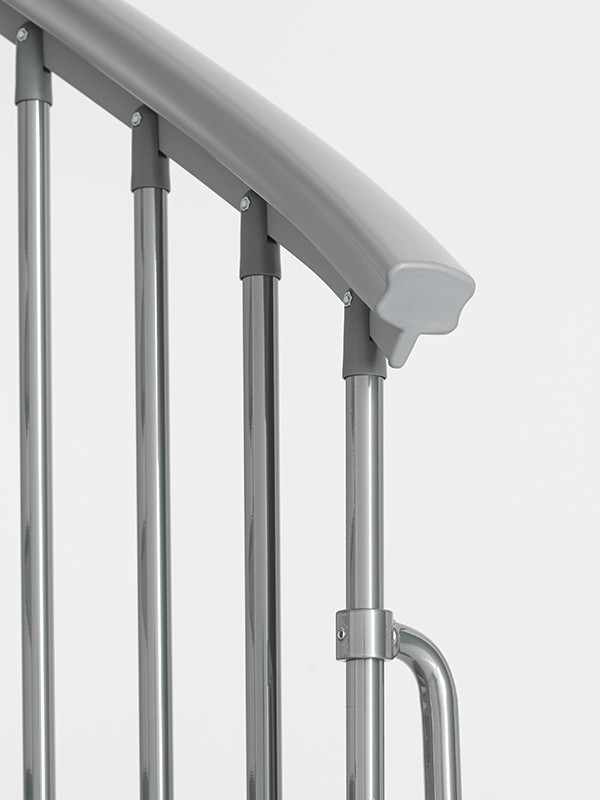

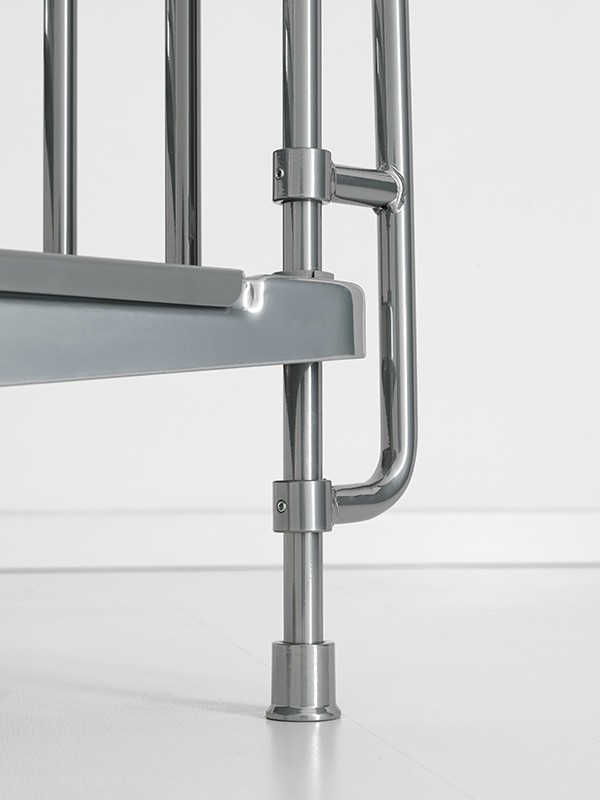

手摺（左）　最下段のポールの床固定部（右）

グレー色部分はPVC樹脂です。本体はホワイト、或いはクローム色塗装スチール。

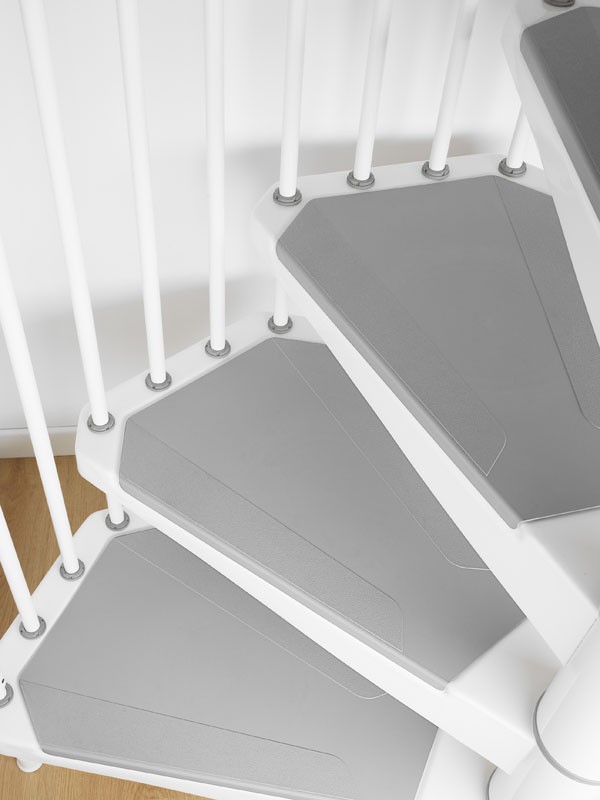

ステップのPVCパネルは滑らないようにノンスリップ加工が施されています。

様々な開口タイプに設置可能

拭き抜け部

ラウンド・オープニング

スクエア・オープニング

手摺の使いやすさの為に、開口部は直径サイズよりも少なくとも5ｃｍ大きくとることをおすすめします。

【例】　らせん階段サイズ　φ1200mm＝開口部φ1250mm

特長

■細部まで考えたらせん階段■

時計回り、反時計回りと設置方向も組立ながら決定できます。

サイズバリエーションはφ1200ｍｍ、φ1400ｍｍ、φ1600mm

■細部まで考えた螺旋階段■

ステップ（踏み板）はプレス成型スチールにポリウレタン製滑り止め加工のパネルがついています。スチールのバリエーションが、ホワイト、クロームの2色からお選びいただけます。基本セット（13段）は高さ2730～3050mmまで対応。踏み板・支柱・手摺を加減することによって2100～3760mmまで対応可能です。

■上階設置の欄干手すり■

オプションで拭き抜け部欄干手摺セットもご用意しています。手摺はフレキシブルでカーブ状にお使いいただけます。手摺、子柱10本、取付金具/セット

基本キット

■木製+スチールらせん階段　 ST-WDP1　

■基本キット　ST-WDP1　

段数(踊場含む)　13段

ステップ（踏み板）数　12枚

踊り場　1枚

ポール（支柱）＆手摺セット

階高　2730から3050mm　

（段数を10～12段設定の場合の高さは2100mm～2820mm）

蹴上げ　210から235mm調整可能

平面直径120・140・160㎝

重量（梱包込）　

　約185kg/210kg/230kg

価格（消費税・送料別）

φ1200 ：
　　「クローム」「ホワイト」　780,000円（税・送料別）

φ1400 ：
　　「クローム」「ホワイト」　860,000円（税・送料別）

φ1600 ：
　　「クローム」「ホワイト」　990,000円（税・送料別）

お問い合わせ・お見積

ステップ（踏み板）　材質：スチール

　ステップ　カラー：　焼付け塗装

ホワイト

クローム　

ステップパネル（滑り加工）　材質：ポリウレタン

　ステップパネル　カラー：　グレー（共通）

手摺　材質：　アルミ芯入りポリウレタン

　　手摺　カラー：　　グレー（共通）

支柱　材質：スチール

　　カラー：

ホワイト

クローム　

取付金具色：　グレー

製品図面・パーツリスト

ST-WDP1　製品図面・パーツリスト　ダウンロード

梱包資料

（例：KLO-WDP1 Φ1630/約240kg）

取付方法
ST-WDP1の取付方法を動画でご覧いただけます。

オプション

追加ステップセット

追加ステップを足して、最高3760mmの高さになります。

価格（全て税別）　

踏み板、　ポール、スペーサー/セット

1200φ　（税別）　

1段：　58,000円

2段：188,000円

3段：210,000円

1400φ　（税別）　

1段：　63,000円
2段：198,000円
3段：225,000円

1600φ　（税別）　

1段：　71,000円
2段：214,000円
3段：249,000円

拭き抜け部欄干手摺セット

階段色に合わせてお選び下さい。

カーブしてお使いになれます。

・アルミ芯入りPVC製

幅1200mm

　ポール（子柱）10本、手摺、金具付き

価格（税別）　　

91,000円

　ライザーバー

落下防止

セット価格（税別）　

77,000円

※上記階段は別デザインです

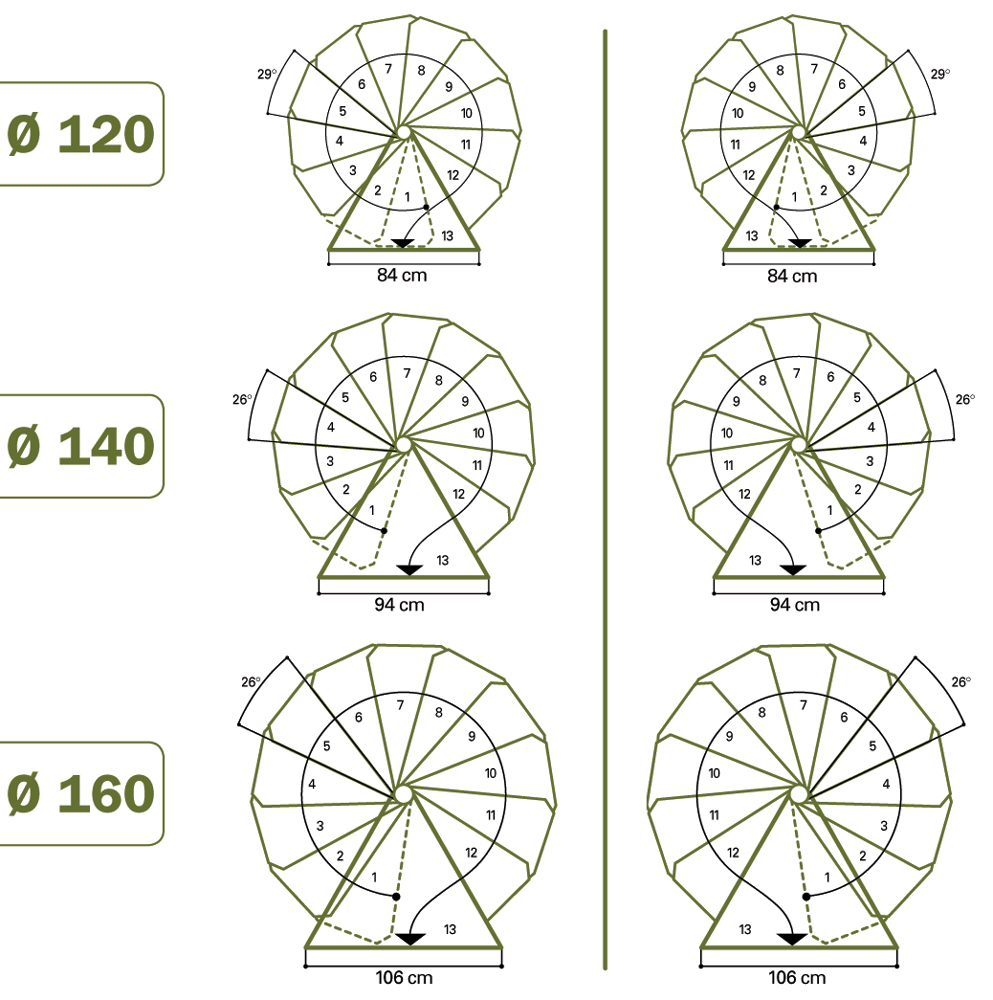

カラーバリエーション　と　上がり位置

ホワイト　　　　　　　　　　　　　　　　　クローム

サイズ

	有効幅	開口寸法	角度α	角度β	重量	M3	ステップ重量
1200φ	≒480	1250	28.6°	60°	185kg	113x95x58cm	11kg/段
1400φ	≒590	1450	26°		210kg
1600φ	≒660	1650	26.4°		230kg

*有効幅は支柱縁から小柱までの距離です。

*開口寸法は最低限必要な直径・角寸法です。

*角度αは一段毎の角度です。

*角度βは踊り場の角度です。

*重量は梱包重量です。

製品図面・パーツリスト　ST-WDP1　製品図面・パーツリスト　ダウンロード

高さ調節とオプション追加アイテム早見表

階段			追加部品		回転(°)

高さ	段数		踏板	支柱	φ1200 φ1400 φ1600
2100～2350	(13-3)=10	+		※	287° 264° 268°
2310～2580	(13-2)=11	+		※	316° 290° 294°
2520～2820	(13-1)=12		基本キット範囲内		345° 316° 320°
2730～3050	基本セット 13		基本キット範囲内		373° 342° 347°
2940～3290	(13+1)=14	+			402° 368° 373°
3150～3520	(13+2)=15	+		※	430° 394° 400°
3360～3760	(13+3)=16	+			459° 420° 426°
