ガレージソリューション

製品仕様・内観 | REシリーズ

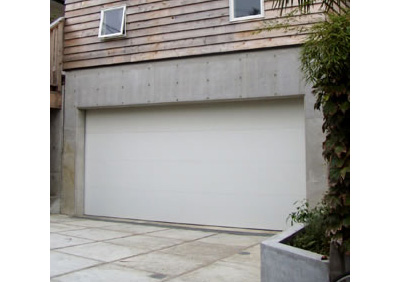

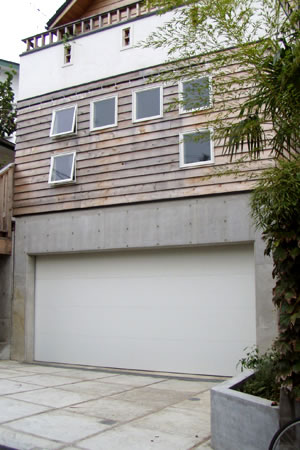

スチール製ガレージドア フラットタイプ

Steel Flat Over Sliding Garage Doors

施工例 価格表

REシリーズ スチールフラット オーバースライダー。 リーズナブルなアメリカ製です。
オプションでオーダーカラー可能。

シンプルなパネルデザインと多彩な色設定により、様々な住宅デザインに調和。
建築家の方々より高い評価をいただいております。
高性能でありながらお求め易い価格と耐久性が魅力のガレージドアです。

特長

  • カラー標準色は6色設定、多彩なコーディネイトが可能です。
  • 三重コーティングが施されたパネル表面鋼材により、耐久性とローメンテナンス性を両立。
  • ドア下部に装着された球状ウエザ-ストリップが床面にフィットし、 雨水・埃等の浸入を防ぎます。
  • ナイロンローラーと静音性能抜群のマランテックオ-プナ-の組み合わせにより、 業界最上級の静寂性を実現。早朝や深夜の開閉も安心してお使いいただけます。
  • オプションにて8種類のウィンドウデザインをお選びいただけます。


REシリーズのドアパネルは、三層構造の最上級タイプ

REシリーズのドアパネルは、裏と表のスティースパネルにポリエステル断熱材を挟み込んだ三層構造の最上級タイプ。スティール1枚のドアとは断熱性、静寂性が格段に違います。


REシリーズのスチールドア   一般的なスチールドア



ドア基本サイズ表

豊富なバリエーションで貴方のニーズにお応えします!

H 高さ (mm) W 幅 (mm)
1829 2438 2743 3048 3654 4572 4877 5486 6096
1905 2438 2743 3048 3654 4572 4877 5486 6096
1981 2438 2743 3048 3654 4572 4877 5486 6096
2057 2438 2743 3048 3654 4572 4877 5486 6096
2134 2438 2743 3048 3654 4572 4877 5486 6096
2286 2438 2743 3048 3654 4572 4877 5486 6096
2362 2438 2743 3048 3654 4572 4877 5486 6096
2438 2438 2743 3048 3654 4572 4877 5486 6096

*上記のサイズ以外にも、自由なオーダーサイズを製作可能です。詳しくはお問い合わせ下さい。
   (H :1600mm~3200mm / W :1450mm~6096)



カラー

基本色は「ホワイト」「アーモンド」「サンドトーン」「グリーン」「ブラウン」「ブラック」の6色をご用意。

基本色

オーダーペイント (*オプション)
基本の6色以外にも別注にて、お客様のご希望の色に塗装することが可能です。

*ブラウザの環境により、実際の色と異なる場合がございます。予めご了承ください。



ウインドウデザイン (*オプション)














施工例はこちら


選べるガイドレールカラー

ガイドレール
標準ガイドレール
   シルバー(亜鉛メッキ)
ガイドレール
オプションガイドレール
   ホワイト(写真はローヘッドタイプです)




カラーレール

*オプション
全種類のガレージドアにオプションにてカラ-レ-ル(パウダーコ-ト塗装): ホワイト/ブラックが選べます。


ガイドレール
オプションガイドレール
ホワイト/ブラック (パウダーコ-ト塗装)


サイドシ-ル 標準装備

REシリーズの全種類のガレージドアは壁とドア部分のサイドシールが標準で装備されます。

これにより壁とドアの隙間はあきません。もちろんドア上部/下部もシ-ル材が装着され気密性、遮音性を高めています。


ガレージドア構成図 (内観)



詳しい図面はこちら

■ 取付図/納まり必要スペース

レール種類 ヘッドルームスペース(垂壁) サイドルームスペース(袖壁) 有効開口高 奥行スペース
スタンダードタイプ 400以上 125以上 開口高と同じ DH+1200以上
ローヘッド320 320以上 125以上 開口高と同じ DH+1200以上
ローヘッド235 235以上 125以上 開口高と同じ DH+1200以上
*数字は電動式の数値です。単位はmm。
*木製ドアの有効開口高(ドアを全開にしたときのFLからドアボトムの高さ)は、幅3100mm以上の場合は50mm、幅4800mm以上の場合は80mm上表の数値より小さくなります。
*ローヘッドレール235の有効開口高については、別項のローヘッドレール235基本納まり図をご覧下さい。

詳しい図面はこちら

■ 納まり必要スペースチェック表

お客様がお考えのガレージドアサイズを取り付けるのに必要なスペースをこちらでご確認下さい。


納まり必要スペースチェック表 pdf [size 13.6KB]

Acrobat Reader(無料) ダウンロード



ガレージドアの開閉は自動と手動の2通り

ガレージドアの開閉は電動と手動がお選び頂けます。
特に、リモコンで車内か操作のできる電動オープナーは、お客様に大変ご好評を頂いております。シャッタータイプに比べ静寂性に優れ、早朝や深夜の開閉も静かに行うことができ安心です。


車の中からリモコンでラクラク開閉!「電動オープナー」のご案内はこちら


IGシリーズ ガレージドア

ガレージドアのパイオニア、アメリカ発
デザイン性が高く経験豊富な
REシリーズ スチール&木製ガレージドア

スチール製レイズドタイプ
スチール製フラットタイプ
メタルフラットタイプ
木製レイズドタイプ
木製フラットドタイプ

安心&便利なオプション

明かり窓・換気口…やわからかな自然の光をガレージいっぱいに。
材質・塗装色…こだわりの材質・多彩なカラーバリエーション
選べるガイドレールカラー…シルバー、ホワイト、ブラック
電動オープナー…リモコンでラクラクドアを開閉
