CI-WDP1 スチールらせん階段

画像拡大

ホワイト

スチールらせん階段
CI-WDP1



リビングの拭き抜け部やセカンド階段としてお勧めです。オプションで拭き抜け上部の手摺セットも同デザインで設置可能です。縦の広がりをもたせるイタリア製螺旋階段。

ステップ部分は滑り止め処理されたポリウレタン製で安心安全。施工も容易でスピーディー、後付も可能です。取付DVD(*英語バージョン)+日本語説明書付きで分かりやすいです。



規格サイズ

120φ、140φ、160φと3サイズのご用意があります。


高さバリエーション
オプション部材を追加することにより3760mmまでの高さまで対応します。(標準キットの高さは2730から3050mm)







イメージ写真

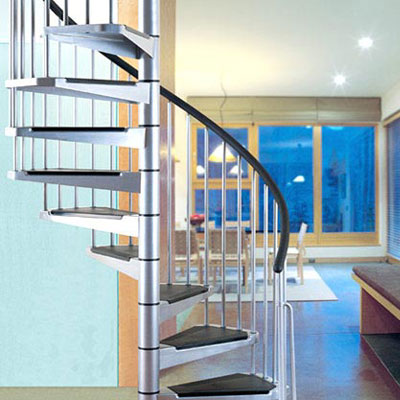

グレー

ブラック







様々な開口タイプに設置可能

拭き抜け部

ラウンド・オープニング

スクエア・オープニング

手摺の使いやすさの為に、開口部は直径サイズよりも少なくとも5cm大きくとることをおすすめします。

【例】 らせん階段サイズ φ1200mm=開口部φ1250mm



特長



■細部まで考えたらせん階段■



時計回り、反時計回りと設置方向も組立ながら決定できます。

サイズバリエーションはφ1200mm、φ1400mm、φ1600mm

■細部まで考えた螺旋階段■

ステップ(踏み板)はプレス加工スチールにポリウレタン製滑り止め加工のパネルがついています。スチールのバリエーションが、ホワイト、グレー、ブラックの3色からお選びいただけます。基本セット(13段)は高さ2730~3050mmまで対応。踏み板・支柱・手摺を加減することによって2100~3760mmまで対応可能です。

■上階設置の欄干手すり■



オプションで拭き抜け部欄干手摺セットもご用意しています。手摺はフレキシブルでカーブ状にお使いいただけます。手摺120cm、子柱10本、補強柱1本/セット







基本キット


■木製+スチールらせん階段  CI-WDP1

■基本キット CI-WDP1



段数(踊場含む) 13段



ステップ(踏み板)数 12枚



踊り場 1枚



ポール(支柱)&手摺セット

階高 2730から3050mm

(段数を10~12段設定の場合の高さは2100mm~2820mm)


蹴上げ 210から235mm調
整可能





平面直径120・140・160㎝



重量(梱包込)

 約145kg/180kg/220kg





価格(消費税・送料別)

φ1200 : 490,000 円

φ1400 : 540,000 円

φ1600 : 590,000 円

ステップ(踏み板) 材質:スチール

 ステップ カラー: パウダーコーティング塗装



ブラック



ホワイト

グレー







ステップパネル(滑り止め加工) 材質:ポリウレタン

 ステップパネル カラー: ブラック





手摺 材質: アルミ芯入りポリウレタン

  手摺 カラー: ブラック





支柱 材質:スチール

  カラー:



ブラック



ホワイト

グレー







取付金具色: ブラック

製品図面・パーツリスト

CI-WDP1 製品図面・パーツリスト ダウンロード




梱包資料

(例:KLO-WDP1 Φ1630/約240kg)

ミニ階段

取付方法
CI-WDP1の取付方法を動画でご覧いただけます。



オプション

追加ステップセット

追加ステップを足して、最高3760mmの高さになります。



価格(消費税別)

踏み板、 ポール、スペーサー/セット

1200φ

1段: 43,000円

2段:134,000円

3段:163,000円

1400φ

1段: 48,000円
2段:144,000円
3段:178,000円

1600φ

1段: 54,000円
2段:156,000円
3段:196,000円



支柱(センターポール)

ステップを増減する場合に必要です。



長さ:820mm

価格(消費税別)

 14,000円









 追加手摺

ステップを2段以上追加する場合に必要です。



長さ;1200mm

価格(消費税別)

 20,000円



拭き抜け部欄干手摺セット

階段色に合わせてお選び下さい。

カーブしてお使いになれます。

・アルミ芯入りPVC製

幅+1200mm

 ポール(子柱)10本、手摺、金具付き

価格(消費税別)  68,000円





 ライザーバー

落下防止



価格 45,000円/セット



 4,500円/1本







サイズ

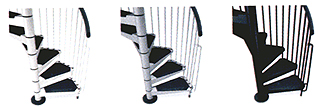

カラーバリエーション


ホワイト         グレー         ブラック




高さ調節とオプション追加アイテム早見表


階段   追加部品

高さ 段数   踏板 支柱 手摺

拭抜部

欄干手摺

2100~2350 (13-3)=10 +



1*
2310~2580 (13-2)=11 +   1*
2520~2820 (13-1)=12   基本キット範囲内
2730~3050 基本セット 13   基本キット範囲内
2940~3290 (13+1)=14 + 1
3150~3520 (13+2)=15 + 2 2* 1
3360~3760 (13+3)=16 + 2 1 1

*基本セットに含まれる支柱(125cm)を差し替える必要があります

蹴上げ調整 210~235mm





ご注意

消費税と送料は別途かかります。



配達先について
現場入れはお受けできません。荷卸し重機がある倉庫入れ、或いは運送会社の最寄の営業所でお引取りとなります。



 ■送料(税別)  関東・中部・近畿・中国・四国・東北・九州 : 15,000円

            北海道・沖縄 : 別途お見積り



イタリア標準品です。国内のF☆☆☆☆認定は取得しておりません。



有効寸法75cmを確保したらせん階段は、こちらでご紹介しています。

  ⇒木製+スチールらせん階段 RI-WDP1φ1780

  ※適合についての詳細は建築主事または指定確認審査機関に建築基準法等へ御確認下さい 。



床面はボルト固定で固定します。(ボルトサイズ8x100)

 ボルトをしっかり固定できる環境にて設置下さい。木造の場合はボルト固定位置に根太・梁等で補強をお願いします。


3フロアを1本の連続した階段でつなぐことはできません。 ずらして2本配置して頂く必要があります。



色やサイズによっては常時在庫していないものもありますので、在庫は随時お問合せ下さい。
在庫がある場合の納期はお支払い確認後、約1週間程度です。
お届け日指定について:
大型商品のため運送会社の都合上お届け指定での出荷は現在お請けできません。

  出荷後運送会社とお客様が直接連絡を取って受け取り日を調整いただいております。



欠品の場合、イタリアより個別取り寄せ可能です。

  その場合の納期は時期によって異なりますのでお問い合わせ下さい。

  また個別お取り寄せの場合は、別途輸入諸経費を頂戴しております(10万円前後程度)。



お届けは納品場所近く車上引き渡し、又は運送会社支店引き取りでお願いしております。
日時指定をご指定いただけない場合がございます。

 確実な時間指定やチャーター手配については別途料金を申し受けます。

 上記一覧に関わらず、離島や一部地域については実費を申し受けます。



 手下ろしの場合(150㎏未満の荷物に限る)には、数名の荷受け人様にて御待機ください。
150㎏以上の荷物は、リフトなどの重機が必要となります。
重機のご用意がない場合には、運送会社営業所引き取りとさせていただきます。

 納期はお問い合わせください。(時期や地域により異なります。)



 発送後送り状番号をお知らせ致しますので納期に余裕を持って運送会社(福山通運)と

 受取日程の調整をお客様でお願いします。


商品の価格・仕様・色等は、予告無く変更・販売中止となる場合がございます。
