ご家庭・小規模オフィス向け 後付けタイプの電池錠

IM オートロック K-ドライブ

IMタイプ08 小規模オフィス・家庭用

オフィスのアイコン家庭アイコン

品番:IM-kdrive-事務所・家庭用
本体価格:68,000円(税別)
※取り付け工事費は別途お見積もり
※ご注意事項:必ずこちらをご確認ください

仕様へリンク
仕様へリンク
仕様へリンク

■お見積もりについて■

ご不明の点がございましたら、お問い合わせページでご連絡くださいませ。
※おおよその価格や取り付けに関するご質問の場合は「お問い合わせ/お見積もりフォーム」が必要になります。

〔1〕order@imliving.com宛に、ドアの写真を数点お送りいただきます。
撮影する箇所は「ご送付依頼写真」(PDFファイル)ボタンをクリックしてご確認ください。

依頼写真リンクボタン

※これからドアを選ばれる方はこちら

〔2〕 「お見積もりフォームはこちら」からフォームをお送りください。同様の内容をFAXでも承ります。
弊社の担当者がメール・FAX・お電話のいずれかにてご連絡差し上げます。
〔FAX〕東京:03-5325-6505 大阪:06-6567-2414


お問い合わせ・お見積もりフォーム

取り付け参考資料はこちら(PDFファイル)

※これからドアを選ばれる方:「候補となっているドアの形状がわかる図面」と、「ドアに組み込む鍵(ケース錠)の情報」をorder@imliving.com宛てに、もしくは当社FAX宛てにお送りください。

「アイエム K-drive カバドライブ」は、非接触型の電池式オートロックです。

■ドアの加工なし、通電工事なしで設置が可能です。(※下記の「交換可能な既設の鍵・ドアの種類」の条件を満たしている場合のみ)。

■いざという時のために、シリンダー(鍵穴)を残した設置も可能。鍵でも解錠できる仕様にできます。(※ドアの加工が必要です)。

■高い静音性。解錠・施錠時のモーター音などドアとの距離が10cmでも69dbです。

■こんな物件におすすめです■

・家庭用、ご自宅のオートロックキーに / ・小規模オフィス、事務所の玄関扉に / ・社内で入室人物が限られている会議室...など。

※当製品は電池式のため、開閉回数の多い現場の場合は電池の消耗等が早くなる場合がございます。お見積もりの段階で通電工事をおすすめすることもございます。

交換可能な既設の鍵・ドアの種類

現状の鍵、及びドアが下記の条件の場合は、ドア加工なしの後付が可能です。条件を満たさない場合は「新規取り付け」の対応となります。
※条件を満たしている場合でも、環境や状況により本製品が設置できない場合や、ドア加工が必要な場合がございます。必ずお見積もりフォームご依頼送付写真をお送りください。

①錠前の刻印
ドアのフロント面にある刻印をご確認ください。 下記の錠前に対応いたします。

■美和ロック(刻印はMIWA。対応錠前刻印例)

L A / 13 L A / A L / A L-02 / D A / D A F / D A S P / D H / D V / D V F / F E / F G / L A F / L A G / L A M A / L A S P / M H.L H / L V / L V F / P A / P A-01 / P A S P / P G / P G A / P P A / W L A / W L H

D A- D A F / L S P / L E / L E - 0 1 / L E - 11 / L E- 14 / T E S P / T E- 01 / T E- 02 / T E- 07 / L Z S P / P E S P / G A E / G A A / G A F / T E / S W L S P / F E S P / Q D D 835 / L E - 03 / Q D C -17+Q D C-19 / Q D C-17 + Q D C-18 / P E S P + T E 08 / L E 01+ T E 01 / L Z S P+ T E 07 / G A E+ T E 02 / T E 02+ T E 02 / G A F + F E / G A B + T E-09

■ゴール (刻印はGOAL。対応錠前刻印例)
LX、HD、TX

※上記以外の場合、錠ケースの交換で対応することがございます。

②バックセット
シリンダーの中心からフロント面(ドアの端)まで長さです。 煙返しや戸当たりが付いている場合はそれを含みません。
■対応可能:外開きドア51mm以上~ / 内開きドア38mm以上~

③扉の厚さ
実際にシリンダーを挟み込んでいる部分の厚みです。プレート部や戸当たり、飾り座などの厚みは含みません。
■対応可能:30mm~50mm(MIWA:LA/DAは32~50mm)

④シリンダーとハンドル
独立していることが前提です。プッシュ・プルハンドルのように下や上にある一体型の場合は交換対応いたしません。新規取付で対応いたします。

ハンドル部分のイラスト

ドアのタイプ
親子ドア、両開きドアの場合、加工が必要な場合がございます

製品の特性

「毎日使うあのカード」が鍵になる

当製品の専用カードのほか、Suica・PASMO・タスポ・ワオンカード・ナナコカード・エディカードなどがカードキーとして登録できます。
★登録数:マスターメディア(管理者)2件、ユーザーメディア100件

【 Felica 】
日本で最も普及しているフェリカ・カード。仕様により他のシステムと兼用可能です。

【 Mifare 】
マイフェア・カードは欧州のスタンダード。世界で最も普及しています。

おさいふケータイ(ISO-18092FeliCa(フェリカ)機能が搭載されたNTTドコモ、au、SoftBank各社の携帯電話)もご使用が可能です。

※一部のおサイフケータイ及びNFC対応のスマートフォンにおいて登録ができない、または登録はできるが認証エラーとなる場合があります。その際は誠に恐れ入りますが、各種ICカードをお使いください。
※カードにより読み取り感度に個体差が生じます。

各種カード

★ICカードの登録や削除等については、取扱説明書のP.19からご覧ください。

カバドライブの特徴その01

リモコンによる遠隔操作(オプション)

オプションでリモコンのご用意もございます(価格:5,000円 / 個(税抜))。リモコンは8個まで登録できます。リモコンは障害物がなければ見通し約30mの距離まで電波が届きます。

リモコン

暗証番号による解錠

4~12桁の暗証番号を設定し、テンキー操作での解錠が可能。 マスター用(管理者)2パターン、ユーザー用10パターン、ワンタイム用10パターンの登録ができます。RFID(カード)+PINコード(暗証番号)の二重認証設定も対応しています。

★暗証番号の登録や削除については、取扱説明書のP.7及びP.16からご覧ください。二重認証設定についてはP.35をご覧ください。

上下2つの鍵に対応

扉の上下2つの鍵にも対応。室内側の本体のみ追加で設置すれば2重ロックにする事が可能です。

2ロック

既存のシリンダーを扉に残して取り付け

当製品は、通常はシリンダー(鍵穴)部分を取り外してフロント部分を設置しますが、シリンダー部分を残して設置することも可能です。この場合、鍵による解錠も可能となります。
緊急解錠用シリンダーとして「Kaba star neo」または「Kaba ace」を設置すれば、鍵ヘッド部分に装着できる専用ICチップ「evoloキャップ」が付けられます。通常はキーヘッドをカードリーダーに近づければ認証し解錠でき、万が一の緊急時にはシリンダーキーで解錠できます。
シリンダーを残す場合はドア加工等の工事が必要です。
※緊急解錠用シリンダーのご提案等は別途お見積もりとなります。

シリンダー残し

室内から室外への解錠について

室内から室外への解錠方法は、サムターンを手動でまわして解錠 / 開閉ボタンを押して解錠 / リモコンによる解錠(オプション)があります。

室内から開閉

安心・便利な設計

■日本語又は英語による音声ガイダンス付きです。

■ダミーコード入力機能により、暗証番号の不正読み取りを防止します。

■電池がなくなった時は、9V角型アルカリ乾電池を非常電源として解錠が可能です。(9V角型アルカリ乾電池は付属しません。お近くの販売店でご購入ください)

★ダミーコードについての説明は、取扱説明書のP.35からご覧ください。9V角型アルカリ乾電池による解錠については、P.8及びP.43をご覧ください。

履歴の確認(別途PCとMicro-B(USB)ケーブル、ソフトウェアが必要です)

Micro-B(データ転送可)ケーブルでPCとバックドライブをつなぐことで、履歴が確認できます。
履歴は最大900件保存され、900件を超えると古い方から新しい履歴が自動的に上書きされます。
※個人の履歴として管理できるのは、IC登録されたもので「入室」の場合のみです。(退室は対象外です)。

USBで接続しておく

★PCはWindows(7/8/10)OSのものをご用意ください。

★本体とPCをつなぐUSBケーブルをご用意ください。

★ソフトウェアのダウンロード / インストールマニュアルほか設定や使い方については、ドルマカバジャパンのホームページをご確認ください。

製品仕様

内容仕様備考
対応物件住宅:戸建/マンション
非住宅:小規模オフィス、店舗ほか
-
対応錠前MIWA:LA / DA / LSP  GOAL:LX / HD / TX扉の仕様や環境により、
取り付けできない場合が
ございます。
対応扉厚30mm~50mm( MIWA:LA / DA 32~50mm)
対応バックセット外開きドア:51mm~ / 内開きドア:38mm~
使用電源CR123A×2本(本体用)
CR2032×1個(リモコン用※オプション)
製品同梱
非常電源9V角型アルカリ乾電池フロントリーダー部に供給
(製品には同梱していません)
電池寿命約1年1日10回使用の場合
使用可能
温度範囲
-20度~55度 -
自動施錠機能マグネット(開閉扉)センサーロック
タイムロック(10秒もしくは20秒)
交互動作可能
静音性ドアとの距離10cm:69db
ドアとの距離20cm:65.6db
ドアとの距離40cm:58.8db
-
防水性IP54フロントリーダーのみ
認証方法RFID(※説明01) / PINコード / リモコン
(バックドライブと通信)
-
対応IC規格LEGIC(R) advant / Felica(R) / Mifare(R)異なるIC規格の
混在使用可能
RFID登録数マスターメディア2件・ユーザー -
PINコード登録数 /
桁数
マスターPINコード2パターン・
ユーザーPINコード10パターン
桁数:4~12桁
ワンタイムパス
設定可能
リモコン登録数最大8台使用
(リモコンはオプションです)
周波数:426.5375Mhz
その他操作履歴取得可能(※説明02)
二ヶ国語音声ガイダンス
カード2枚付属
-

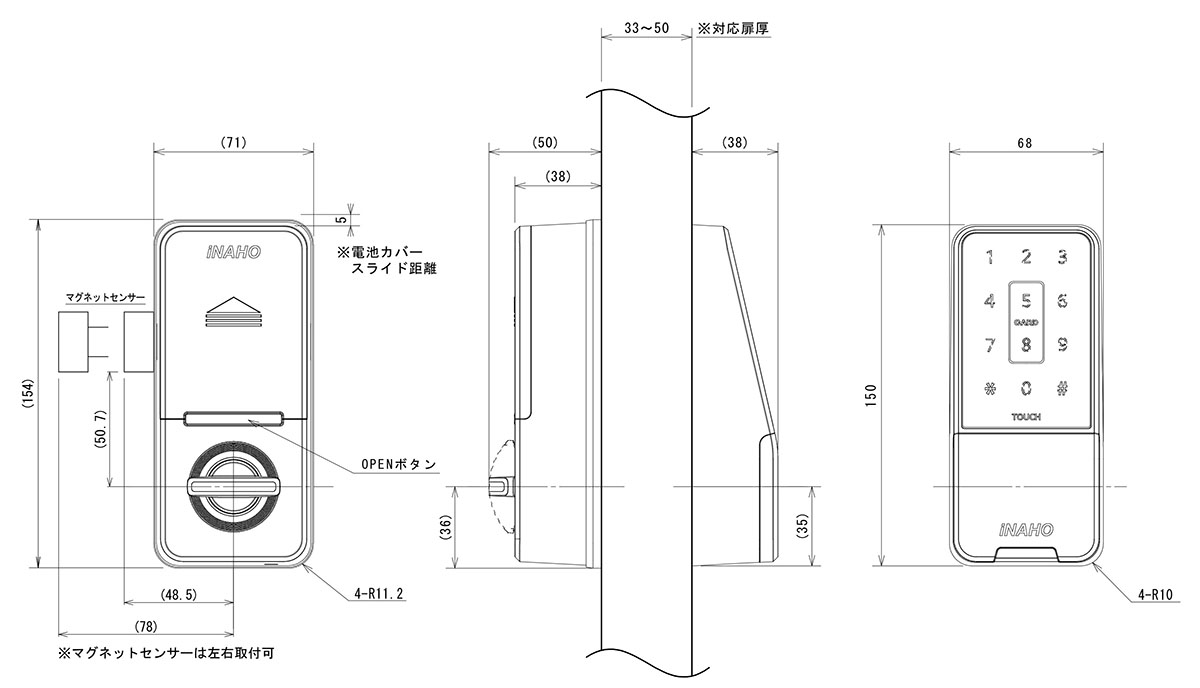

外観図面

図面

ご注意事項

※ご購入前に必ずご確認ください

【 取付け時・取り付け後ついて 】

■製品のみのご購入の場合、また弊社(アイエム)経由で施工を承っていない場合には、故障時の対応ができない場合がございます。予めご了承ください。

■取り付け・施工にかかる費用(出張費等)はお客様のご負担となります。また現況のドアや鍵の状況によりお見積もりの内容が変わるため、必ずお見積もりフォームご依頼送付写真をお送りください。

メーカーの保証は取り付け完了時から1年です(取り扱い説明書参照)。取付後の故障の費用等についてはお問い合わせください。

メーカーの保証については、対象外になる場合がございます。くわしくは取り扱い説明書のP.02をよくご確認ください。

■物件の環境や状況により、シリンダー(鍵穴)を残す仕様をおすすめする場合がございます。この場合はドアの加工が必要となります。

【 機能について 】

■一部のICカード、及びおさいふケータイはご利用いただけない場合がございます。予めご了承ください。

■当製品は家庭用・小規模オフィス向け製品です。扉の開閉の多い現場の場合、電池の消耗が早くなります。

■機能の改良等ため、予告なしに仕様やデザインの変更を行うことがあります。

【 返品・キャンセルについて 】

■セキュリティ製品の特性上、キャンセル及び返品は承れません。予めご了承ください。
