こちらの商品は販売終了しました。代替品をご提案いたしますのでお問い合わせ下さい。

シリンダーに取り付けるオートロック

  • シリンダーに付けるオートロック

既設のシリンダーに取り付けてオートロックに!
賃貸アパートもカードキーで解錠できる

IM オートロック シリンダーハイブリッド

IMタイプ06-02 各戸の鍵穴を残すオートロック

アパートマンションのアイコン

品番:IM-cylinderic-アパート各戸
本体価格:50,000円(税別)
※取り付け工事費は別途お見積もり
※ご注意事項:必ずこちらをご確認ください

■お見積もりについて■

ご不明の点がございましたら、お問い合わせページでご連絡くださいませ。
※おおよその価格や取り付けに関するご質問の場合は「お問い合わせ/お見積もりフォーム」が必要になります。

〔1〕order@imliving.com宛に、ドアの写真を数点お送りいただきます。
撮影する箇所は「ご送付依頼写真」(PDFファイル)ボタンをクリックしてご確認ください。

依頼写真リンクボタン

※これからドアを選ばれる方はこちら

〔2〕 「お問い合わせ・お見積もりフォームはこちら」からフォームをお送りください。同様の内容をFAXでも承ります。
弊社の担当者がメール・FAX・お電話のいずれかにてご連絡差し上げます。
〔FAX〕東京:03-5325-6505 大阪:06-6567-2414


お問い合わせ・お見積もりフォーム

※これからドアを選ばれる方:「候補となっているドアの形状がわかる図面」と、「ドアに組み込む鍵(ケース錠)の情報」をorder@imliving.com宛てに、もしくは当社FAX宛てにお送りください。

「アイエム シリンダーハイブリッド」は、既設のシリンダー(鍵穴)を使える電池式オートロックです。

■ドアの加工なし、通電工事なしで設置が可能です。(※下記の「交換可能な既設の鍵・ドアの種類」の条件を満たしている場合のみ)。

■普段使うICカードで解錠できます。また既設のシリンダー(鍵穴)を残せるので、緊急時に鍵を使う解錠が可能です。

■室外に出る時には自動施錠するので、鍵のかけ忘れがなく安心。自動施錠をOFFにすることもできます。

■こんな物件におすすめです■

・アパートやマンションのオーナー様で、居住者の退室毎に鍵を作るコストを抑えたい方に / ・社内で入室人物が限られている会議室...など。

※当製品は電池式のため、開閉回数の多い現場の場合は電池の消耗等が早くなる場合がございます。お見積もりご相談時に別の製品をご提案することがあります。

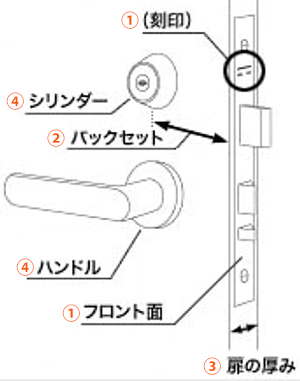

後付可能な既設の鍵・ドアの種類

現状の鍵、及びドアが下記の条件の場合は、当製品のご利用が可能です。
※条件を満たしている場合でも、環境や状況により本製品が設置できない場合や、ドア加工が必要な場合がございます。必ずお見積もりフォームご依頼送付写真をお送りください。

①錠前の刻印
ドアのフロント面にある刻印をご確認ください。 下記の錠前に対応いたします。

■美和ロック(刻印はMIWA。対応錠前刻印例)

L A / 13 L A / A L / A L-02 / D A / D A F / D A S P / D H / D V / D V F / F E / F G / L A F / L A G / L A M A / L A S P / M H.L H / L V / L V F / P A / P A-01 / P A S P / P G / P G A / P P A / W L A / W L H

B H / P O S T E / L S P / L E / T E / F G(引き戸) / P P(デッドボルト錠)プッシュハンドル / P O M(ハンドル分離型)プッシュハンドル

■ゴール (刻印はGOAL。対応錠前刻印例)
LX、LG

■シブタニ(シリーズ名)
クラビス( C l a v i s ) / C D S / L C S

※上記以外の場合、錠ケースの交換で対応することがございます。

②バックセット
シリンダーの中心からフロント面(ドアの端)まで長さです。 煙返しや戸当たりが付いている場合はそれを含みません。
■対応可能:38・51・64・76mm

③扉の厚さ
実際にシリンダーを挟み込んでいる部分の厚みです。プレート部や戸当たり、飾り座などの厚みは含みません。
■対応可能:30~60mm

④シリンダーとハンドル
独立していることが前提です。プッシュ・プルハンドルのように下や上にある一体型の場合は交換対応いたしません。新規取付で対応いたします。

ドアハンドルとケース錠の説明

ドアのタイプ
親子ドア、両開きドアには対応いたしません。(扉自体の制御が必要です)

シリンダーハイブリッドの特性

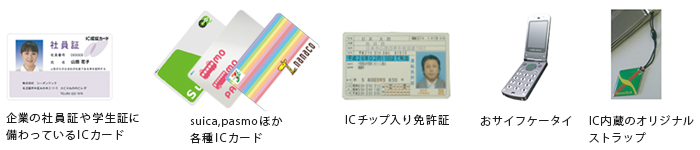

さまざまなICカードに対応

Suica・PASMO・タスポ・ワオンカード・ナナコカードなど各種ICカードのほか、おさいふケータイなどを鍵として登録できます。
★登録数:マスターメディア(管理者)5件、ユーザーメディア300件

オートロックの解錠で使う各種ICカード

※ICカードの種類によっては感度の弱いもの、登録できないものもございます。

●ISO 14443A/B  ISO18092規格に準拠



既設の鍵に取り付け可能

ドアの加工をせず、既設の鍵を使った後付が可能。賃貸物件など原状回復が必要な場所に最適です。(※物件ごとの承認が必要です)
また従来のシリンダー(鍵穴)を残すため、万が一カードキーを室内に忘れて施錠したり、カードキーに不具合があった場合、
鍵による解錠が可能です。

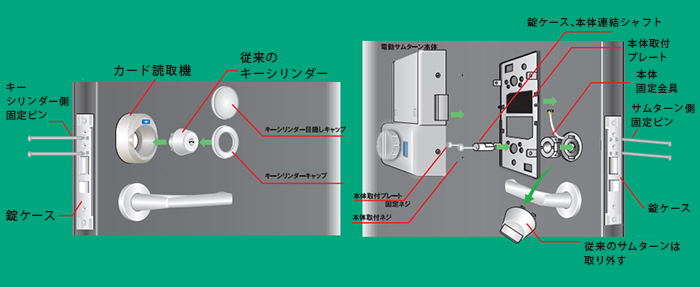

シリンダーハイブリッドの取付方法のイラスト

▲拡大画像をみる

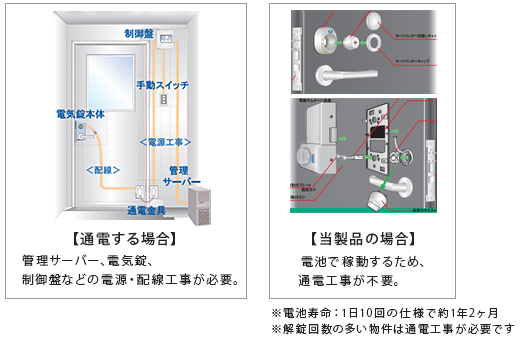

電源・配線工事が不要

電池による稼動のため、電源や配線工事が不要。複雑な設定をせずにご使用いただけます。

配線工事のイラスト


アパートのオーナー様:入退室のたびに各戸の鍵交換が不要に

既設のシリンダー錠とカードキーの両方がついているので、居住者の引越しがあってもカード登録のみを削除して、シリンダー錠はそのままでOK。
鍵の付け替えのコストを抑えられます。

シリンダーハイブリッドオートロックの利点


自動施錠で鍵のかけ忘れも安心

室内から室外へ出るときには自動施錠機能が稼動。鍵のかけ忘れがなく安心です。(自動施錠機能をOFFにする設定もできます)

シリンダーハイブリッド 使い方

セキュリティ製品のため、一部機能のみをご紹介しております。ご利用の際は必ず取り扱い説明書をよくご確認ください。

カードを登録・追加する

室内側の電動サムターンを操作して、鍵になるICカードを室外側のカード読み取り機(イラスト)へかざします。

カードをかざすイラスト

カードの登録を削除する

管理者登録ICを削除:全ての登録を削除することになります。電動サムターンを操作し、カード読み取り機を使って削除します。
使用者登録ICの削除:現在使っているICを削除するには、未登録ICを「上書き登録」することで完了します。全ての登録ICを一度に削除することはできません。
※使用者登録ICを個別で「削除」するには、オプションのデータターミナルでおこなうことが可能です。(詳細はオプションをご確認ください)


電池残量が少ない / 電池切れの時

電池の交換時期になると、アラームで教える機能が備わっています。
万一電池切れになった場合は、写真のように外側から電源を供給して開錠が可能です。(9V角型乾電池:別売)

電池を差し込む写真

オプションのご案内

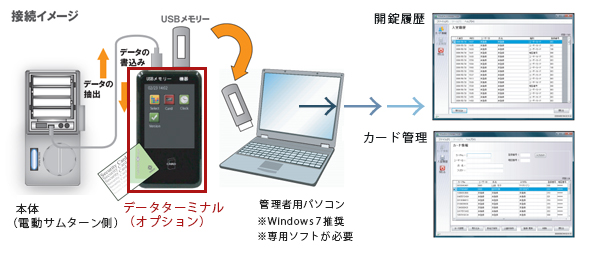

データターミナルで情報管理

オプションの「データターミナル」は、電動サムターン本体と接続し、お手持ちのUSBメモリーとパソコンを使用して「開錠履歴」と「カード管理」ができる機械です。※価格についてはお問い合わせください。

オートロックの解錠履歴の情報管理

【 開 錠 履 歴 】
電動サムターン本体に記憶した開錠履歴をデータターミナルに抽出、USBメモリーを経由してパソコン上の専用ソフトで管理します。開錠履歴は3.000件まで保存可能です。※室外から室内への開錠のみ履歴します。

【 カ ー ド 管 理 】
ドアのシリンダーについているカード読み取り機を使わず、液晶パネル上でIC登録をおこなうことができます。またパソコンの専用ソフトを使い、登録したカードの個別削除にも対応しています(画像参照)

カードをかざすイラスト

シリンダーハイブリッド 製品仕様

内容仕様備考
対応錠前上記「交換可能な既設の鍵・ドアの種類」
①錠前の刻印
を参照
扉の仕様や環境により、
取り付けできない場合が
ございます。
対応扉厚30mm~60mm
対応バックセット38、51、64、76mm
電動サムターン本体65(幅) × 140(高さ) × 53(奥行き)-
ICマルチリーダー
(シリンダーにつける
カード読み取り機)
55(幅) × 75(高さ) × 29(奥行き)-
本体電源単三アルカリ乾電池 4本使用 -
電池寿命約1年2ヶ月1日10回の使用時
AC電源対応(AC100Vアダプタ使用DC6V入力) -
非常用電源対応(9V角型乾電池を非常電源供給端子に接触)フロントリーダーのみ
認証方法近接型ICカード -
カード周波数13.56MHz-
カード類登録数マスターメディア5件・ユーザーメディア300件 -
入室履歴記録数3,000件自動記録(古い履歴から順次上書き)履歴の閲覧には
データターミナル
(オプション機器 )

必要です
入力無電圧A接点(開錠入力信号)-
出入力ミニUS(開錠履歴の出力・
カード情報の書き込み)
データターミナル
(オプション機器 )

必要です
警報音圧105dB異常開錠時のアラート
作動温度-10~45度-
その他オリジナルICカード2枚付属-

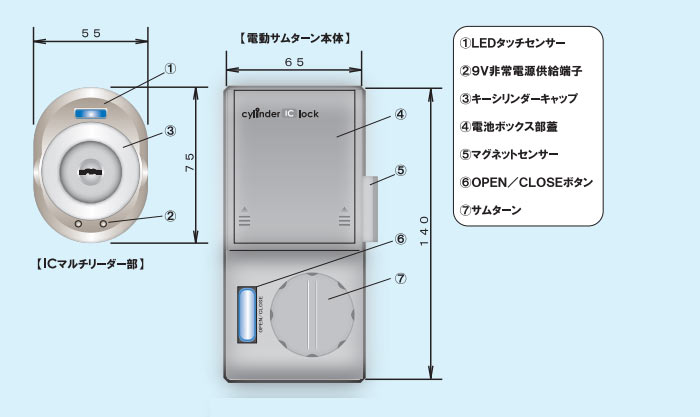

シリンダーハイブリッド 外観図面

図面

ご注意事項

※ご購入前に必ずご確認ください

【 取付け時・取り付け後ついて 】

製品のみのご購入の場合、また弊社(アイエム)経由で施工を承っていない場合には、故障時の対応ができない可能性がございます。予めご了承ください。

取り付け、施工の対応地域については都度確認となります。

■取り付け・施工にかかる費用(出張費等)はお客様のご負担となります。また現況のドアや鍵の状況によりお見積もりの内容が変わるため、必ずお見積もりフォームご依頼送付写真をお送りください。

メーカーの保証は取り付け完了時から1年です(取り扱い説明書参照)。取付後の故障の費用等についてはお問い合わせください。

以下の場合は、メーカー保証の対象外となります。この場合、有償での対応となりますのでご了承ください。
①使用上の誤り、不当な修理によや改造による故障及び破損
②施工後の輸送、移動、落下などによる故障及び破損
③火災、地震、水害、異常電圧、その他天変地異などによる故障及び破損
④保証書のご提示がない場合
⑤保証書が未記入、あるいは字句を書き換えられた場合
⑥保証の原因が本製品以外(扉本体、電池、その他機器など)にある場合

駆動ユニット内部のモーターブロックは消耗品です。駆動ユニットは約10万回の動作試験を実施していますが、取り付ける鍵ケースの状態や設置環境により、寿命は大きく異なります。モーターブロックが原因による故障は保証対象外となりますので、ご了承ください。


【 機能について 】

■一部のICカード、及びおさいふケータイはご利用いただけない場合がございます。予めご了承ください。

■当製品は家庭用・小規模オフィス向け製品です。扉の開閉の多い現場の場合、電池の消耗が早くなります。

■機能の改良等ため、予告なしに仕様やデザインの変更を行うことがあります。


【 返品・キャンセルについて 】

■セキュリティ製品の特性上、キャンセル及び返品は承れません。予めご了承ください。
